Назначение изделия

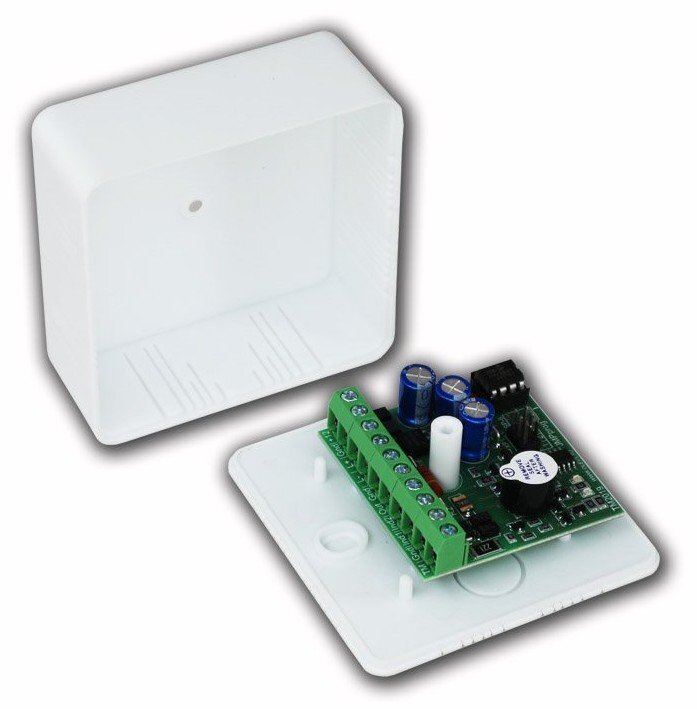

Автономный контроллер CHECKist предназначен для совместной работы с замками, считывателями, кнопками выхода производства НЗМИ "ОЛЕВС" в системах контроля и управления доступом. Принцип работы контроллера основан на идентификации ключей Dallas Touch Memory (DS1990A) и анализе состояния контактов подключённой кнопки выхода при управлении электромагнитным или электромеханическим замком. Имеет звуковую и двухцветную (красный/зеленый) световую индикацию режимов работы и программирования. При включенной функции АНТИКЛОН блокируются копии ключей DS1990A. Эффективность данной функции зависит от версии программного обеспечения. Контроллер поставляется в монтажном пластиковом корпусе.
Контроллер имеет две энергонезависимые памяти данных. В микросхему AVR записываются настройки режимов работы контроллера, мастер ключи для программирования (до 3 ключей), блокирующие ключи для управления режимом ограниченного доступа (до 7 ключей). В съемную микросхему памяти 24LС64 записываются коды пользовательских ключей (до 2044 ключей). При установке микросхем памяти 24LС128, 24LC256 количество пользовательских ключей увеличивается соответственно. Возможен перенос базы кодов пользовательских ключей с помощью DS1996L на аналогичный контроллер.
Особенности
- Протокол связи со считывателем: iButton (Dallas Touch Memory)
- Формат записи кода ключа аналогичен формату записи кода в домофонах PRO, KEYMAN, POLYLOCK…
- Максимальное количество мастер ключей для программирования: 3 шт.
- Максимальное количество блокирующих ключей для управления режимом ограниченного доступа: 7 шт.
- Максимальное количество пользовательских ключей для 24LС64 (заводская комплектация): 2044 шт.
- Функция АНТИКЛОН (заводская установка «ВЫКЛЮЧЕНО»). Обновляемый перечень блокируемых копий ключей с протоколом DS1990A: RW2004, RW1990, TM01A, …………, TM08Vi-2, TM08Vi-F
- При подключении кнопок выхода ЦИКЛОП, EXITka, PUSHka, считывателя-контактора ЦИКЛОП ТМ звуковая и световая индикация режимов работы и программирования контроллера дублируется световым сигналом красного цвета, а «открытие» двери зеленым
- Защита цепи ТМ от электрошокера, защита от обратного подключения напряжения питания контроллера
- Тип замка: электромагнитный (заводская установка) / электромеханический
- Длительность открывания электромагнитного замка: от 1 до 16 сек. (заводская установка 3 сек.)
- Длительность открывания электромеханического замка: 1 сек.
- Встроенная схема размагничивания, защита от выбросов индуктивного напряжения
- Силовой выход / Ток коммутации: MOSFET транзистор / до 5.0А DC
- Напряжение питания: 12-16V DC
- Потребляемый ток (штатный режим при 12V DC): 25mА
- Габариты платы / монтажного корпуса: 50х50х15 / 75х75х30 мм
Режимы работы
- ШТАТНЫЙ: проход по пользовательским ключам
- ОГРАНИЧЕННЫЙ ДОСТУП (режим охрана): проход только по блокирующим ключам. Временно ограничивается доступ лиц с пользовательскими и мастер ключами
- АВТОСБОР: применяется для формирования (восстановления) базы пользовательских ключей. Все предъявляемые ключи, кроме мастер и блокирующих ключей, записываются в память 24LC64/128/256 как пользовательские ключи с одновременным открытием двери. Предварительно записанные в микросхему AVR мастер и блокирующие ключи открывают дверь без записи в память 24LC64/128/256
- ПРОГРАММИРОВАНИЕ: управление настройками контроллера. Осуществляется с помощью мастер ключа или путём установки различных комбинаций джамперных перемычек
- DS1996L: перенос базы пользовательских ключей на аналогичный контроллер (только для памяти 24LС64)
Дополнительное оборудование
Считыватель ТМ
(287461) - ЦИКЛОП ТМ (медный антик), Считыватель ТМ
Кнопки запроса на выход
(248734) - ЦИКЛОП (белый), Кнопка
(217649) - ЦИКЛОП (медный антик), Кнопка
(243236) - ЦИКЛОП (серая кожа), Кнопка
(234701) - ЦИКЛОП (серебряный антик), Кнопка
(256600) - ЦИКЛОП (серый металлик), Кнопка
(243235) - ЦИКЛОП (чёрный), Кнопка
(268695) - PUSHka (белый), Кнопка
(268691) - PUSHka (Медный антик), Кнопка
(268693) - PUSHka (никель), Кнопка
(268692) - PUSHka (Серебряный антик), Кнопка
(268694) - PUSHka (черный), Кнопка
(245621) - EXITka (белая), Кнопка
(220974) - EXITka (никель), Кнопка
(245620) - EXITka (черная), Кнопка
Количество пользователей/ключей, не более
2044
Максимальный потребляемый ток, мА
25
Количество подключаемых считывателей
1
Максимальный ток замка, А
5
Интерфейс подключаемых считывателей
Touch Memory
Диапазон рабочих температур, °С
+5…+40
Напряжение питания DC, В
12…16
Габаритные размеры, мм
75х75х30
