Назначение изделия

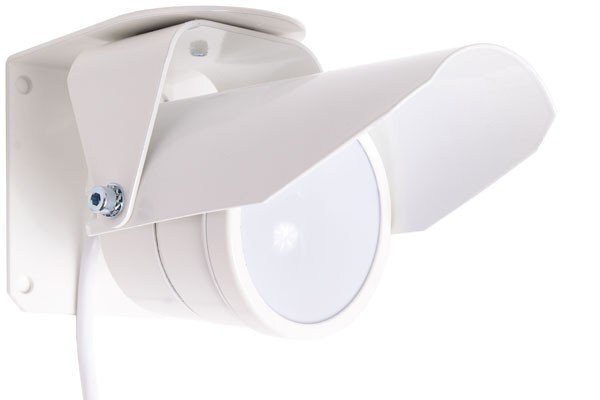

Извещатель охранный инфракрасный пассивный ИД-40-1 предназначен для выдачи тревожного извещения при пересечении нарушителем зоны обнаружения.
Применяется для построения линейных рубежей охраны на открытых площадках и периметрах объектов.
Извещатель реагирует на изменение уровня ИК-излучения при пересечении человеком зоны обнаружения.
Особенности
- форма зоны обнаружения - коридорная;
- индикация режимов “Тревога” и “Неисправность” (с возможностью отключения);
- шлейф передачи извещения “Тревога”;
- шлейф передачи извещения “Неисправность”;
- плавная регулировка порога срабатывания;
- поставляется с соединительным кабелем длиной 1 м;
- простой юстировочный узел.
Дополнительное оборудование
(254553) КВ-949, Выносной кронштейн для установки извещателей ИД, ИД2, ИКС-1. Величина выноса 360 мм
(252182) КТ-1, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепление на круглую трубу 50...100 мм
(259011) КТ-2650, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепление к трубе квадратного сечения 50х50 мм.
(259012) КТ-2747, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепление к трубе квадратного сечения 60х60 мм.
(259013) КТ-2748, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепления к трубе квадратного сечения 80х80 мм.
Чувствительный элемент
2-х площадной PIR элемент
- коммутируемое напряжение, В
100
Регулировка чувствительности
нет
- коммутируемый ток, А
0.1
Время разогрева, сек
60
- тампер
нет
Параметры ИК канала:
Напряжение питания, B:
- тип зоны обнаружения
линейная
- постоянного тока
8…28
- дальность, м
40
Ток потребления, мА:
- ширина, м
4
- при напряжении питания 12 В
16
- рекомендуемая высота установки, м
1.5
Степень защиты
IP65
- наличие антисаботажной зоны
нет
Диапазон рабочих температур, °С
-40…+50
Параметры тревожного выхода:
Габаритные размеры, мм
150х80х70
- тип контактов
нормально-замкнутые
Масса, не более, кг
0.37
- длительность тревожного извещения, сек
1
