Назначение изделия

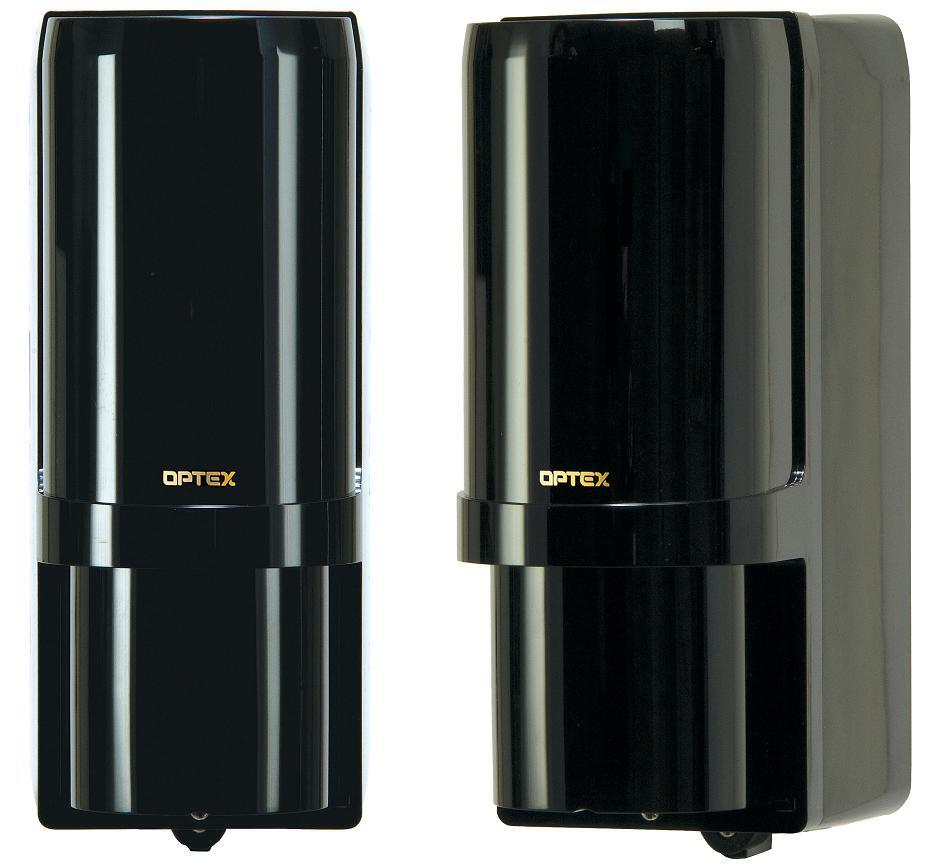

Активные извещатели OPTEX предназначены для защиты периметра, образующие невидимый лучевой барьер, при нарушении которого генерируется сигнал тревоги.
В основе конструкции извещателей лежит уникальная двухлучевая оптическая система, состоящая из передатчика и приемника и образующая невидимый инфракрасный барьер, при нарушении которого генерируется сигнал тревоги.
Каждый луч представляет собой поток импульсов, поэтому принимающее устройство может отделить реальный луч от солнечного света или от света фар автомобиля. Извещатель формирует тревожный сигнал при одновременном прерывании двух лучей, падающих на фотоприемный блок, если длительность прерывания превосходит запрограммированный период.
Особенности
AX-100/200TFR – это универсальная платформа, которая может быть интегрирована в любую уже существующую или только проектируемую систему охраны, поскольку в извещатели можно установить беспроводные тревожные передатчики любого производителя.
Благодаря системе выбора несущей частоты лучей (4 канала) извещатели серии могут быть использованы для защиты протяженных участков периметра с возможностью установки нескольких пар в ряд или друг над другом.
4-уровневый светодиод значительно упрощает настройку, сигнализируя о состоянии процесса.
- извещатель на аккумуляторных батареях (аккумуляторы в комплект поставки не входят.не включены в комплект поставки);
- специальный бокс для 2-х беспроводных передатчиков и 2-х батарей;
- переключатель типа контактов Н.О./Н.З.;
- функция сбережения батарей для беспроводных передатчиков;
- специальный переключатель для пониженного энергопотребления беспроводных передатчиков;
- функция "неустойчивое питание";
- выбор несущей частоты лучей (4 режима). Взаимовлияние датчиков устраняется выбором разных рабочих частот;
- защита от влаги и пыли IP55;
- светодиод для упрощения процесса настройки;
- схема погодной дисквалификации. Уменьшение влияния погодных условий на работу детектора;
- тампер на вскрытие корпуса;
- функция настройки времени прерывания лучей.
Характер лучей
импульсный ИК
Напряжение питания, В
4 х LSH20 (3.6 В; 13 Ач)
Макс. дальность (помещ./улица)
60 м
Потребление (макс.)
810 мкА
Угол настройки
±5° верт./±90° гориз.
Диапазон рабочих температур, °С
-20…+60
Время прерывания
50/100/250/500 мсек
влажность воздуха
95% макс.
Время тревоги, сек
1…3 сек.
Степень защиты
IP55
Тревожный выход
Н.З./Н.О. 3.6 В пост.; 0.01А
Вес, г
1 600
