Назначение изделия
Извещатель охранный «Окно-5» предназначен для обнаружения разрушений стекла толщиной 2,5…8 мм и выдачи сигнала тревоги по шлейфу охранной сигнализации.
Комплектация

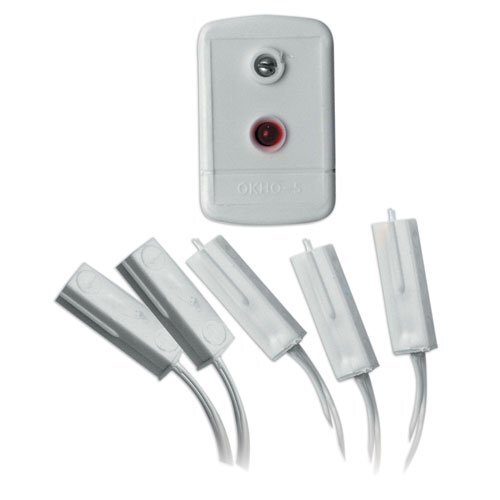

Блок обработки сигналов (БОС), датчик разбития стекла (ДРС) (5 шт.)
Дополнительная информация
Длина шлейфа охранной сигнализации от блока обработки сигнала (БОС) до датчика разрушения стекла (ДРС-1) — не более 15 м. Извещатель состоит из 5 шт. ДРС-1 (датчик разрушения стекла) и одного БОС (блок обработки сигнала). Допускается подключать к одному БОС более пяти ДРС-1. При этом суммарная длина линии датчиков не должна превышать 15 м. Датчики приклеиваются непосредственно к стеклу и реагируют на разрушение стекла при образовании трещины более 150 мм. На корпусе датчика имеется стрелка. В направлении стрелки датчик берет под охрану стекло на расстояние до 2,5 м. Рекомендуемая площадь охраны — 4 кв.м. При больших площадях рекомендуется ставить дополнительные датчики. Извещатель не выдает ложного сигнала тревоги при ударах, не разрушающих стекло.
Блокируемая площадь стекла, м?
Диапазон рабочих температур, °С
-40…+50
- одним ДРС-1
4
Габаритные размеры, мм:
- комплектом ДРС-1 (5 шт.)
20
- БОС
47х30х22
Ток потребления, мкА
35.0
- ДРС-1
31х9.5х8.5
Напряжение питания от ШС, В:
Масса, не более:
- при постоянном токе
10.0…30.0
- БОС
0.08
- при пульсирующем токе
15.0…30.0
- ДРС-1
0.006
