Назначение изделия

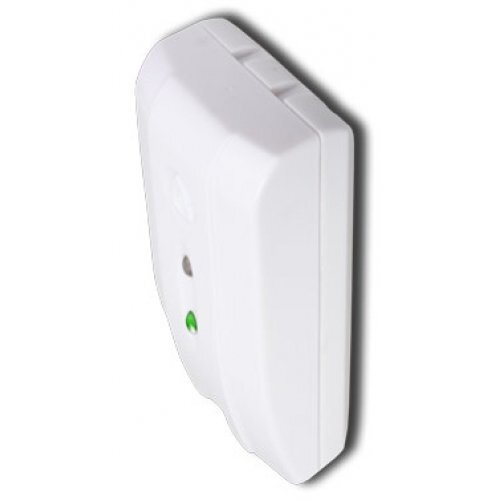

Извещатель охранный «Сонар» (ИО 329-17) предназначен для обнаружения разрушения стеклянных конструкций закрытых помещений, в том числе однокамерных и двухкамерных стеклопакетов.
Особенности
- Извещение о тревоге формируется путем размыкания реле;
- Извещатель может быть установлен на стене, потолке или на торце оконного проема;
- Дискретная регулировка чувствительности;
- В извещатель занесены калибровочные значения, позволяющие получить предсказуемую зависимость дальности обнаружения от установленной чувствительности;
- Два режима работы
- для больших стекол (100х100 см и более)
- для небольших стекол (от 30х30 см до 100х100 см)
- Встроенный микропереключатель (тампер) для выдачи тревожного извещения при несанкционированном вскрытии корпуса извещателя;
- Визуальный контроль работы с помощью двух световых индикаторов с возможностью их отключения;
- Отдельная клемма для подключения оконечного резистора;
- В извещателе применено оптоэлектронное реле для подключения в шлейф сигнализации.
Дополнительная информция
Для формирования сигнала «Тревога» извещатель должен зарегистрировать низкочастотный и высокочастотный сигналы в определенном интервале времени, что практически исключает вероятность ложной тревоги. Программа обрабатывающая сигнал использует цифровую фильтрацию звука и идентифицирует только действительные ситуации разбития стекла практически для всех типов стекол.
Тип извещателя четырёхпроводный | - коммутируемое напряжение, В 100 |
Регулировка чувствительности есть | - коммутируемый ток, А 0.15 |
Параметры акустического канала: | - тампер есть |
- дальность, м 6 | Напряжение питания, B: |
- угол обзора, град 120 | - постоянного тока 7…15 |
- min охраняемая площадь, м? от 0.1 | Ток потребления, мА: |
Параметры тревожного выхода: | - при напряжении питания 12 В 15 |
- тип контактов нормально-замкнутые | Диапазон рабочих температур, °С -20…+50 |
- длительность тревожного извещения, сек 5 | Габаритные размеры мм 90х57х46 |
Масса, не более, кг 0.06 |
