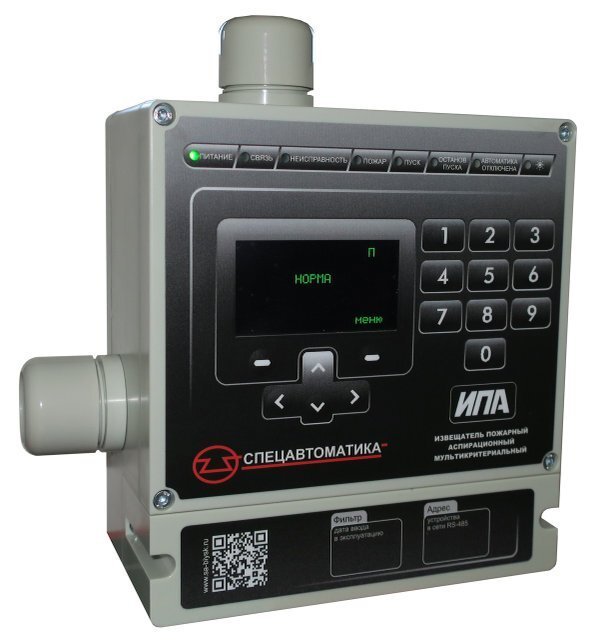

Извещатель пожарный аспирационный Спецавтоматика, Бийск ИП 212-5 (ИПА v5)

Назначение изделия

Извещатель пожарный аспирационный ИПА предназначен для защиты объектов от пожаров и управления автоматическими средствами пожаротушения. Принцип работы основан на активном отборе воздуха через систему труб с отверстиями, расположенную защищаемой зоне, анализа концентрации угарного газа, температуры, концентрации дыма и формирование извещений во внешние цепи сигналов «Дежурный режим», «Пожар 1», «Пожар 2», «Пуск», «Останов пуска», «Неисправность». ИПА относится к аспирационным извещателям с выбираемым классом чувствительности согласно п. 4.10.1.2 ГОСТ Р 53325-2012.
В извещателе используется лазерная дымовая камера, обеспечивающая высокую чувствительность, что позволяет увеличить количество заборных отверстий для классов, А и В и защитить большую площадь. ИПА v5 полностью заменяет ИПА v4, схемы подключения к оборудованию ИПА v5 полностью идентичны схемам для ИПА v4.
Класс чувствительности извещателя по обнаружительной способности обеспечивается мультикритериальным контролем трех информативных каналов — оптической плотности газовоздушной смеси, температуры, концентрации газа. Фактор оптической плотности газовоздушной смеси при формировании извещений является профилирующим фактором. Класс чувствительности по времени транспортирования обеспечивается соблюдением требований к монтажу воздухозаборного трубопровода и выбором скорости аспиратора с учетом длины воздухозаборного трубопровода.

Особенности

- раннее обнаружение: обнаружение очага возгорания и запуск системы пожаротушения в несколько раз быстрее, чем у традиционных извещателей.
- обнаружение возгорания в сложных условиях, при большой высоте помещений до 30 м. Длина воздухопровода до 100 м для класса, А и до 200 м для класса С, возможность U-образного разветвление трубы с общей длиной до 400 м.
- светодиодные индикаторы, графический экран и клавиатура обеспечивают высокую информативность отображаемой информации, облегчая настройку во время пусконаладочных работ и эксплуатации.
- извещатель контролирует состояние трубопроводной системы и загрязнение фильтра.
- широкий диапазон питающего напряжения и регулируемая скорость аспиратора позволяют выбрать оптимальный режим и уменьшить токопотребление.
- возможность программирования задержки запуска аспиратора позволяет исключить перегрузки по питанию.
- формирование команд управления во внешние цепи осуществляется с помощью контактов реле, транзисторных ключей и интерфейса RS-485 по протоколу MODBUS RTU.
- удаленный контроль параметров извещателя через компьютер с помощью программы «Конфигурирование и мониторинг ИПА».
- встроенные гермовводы для подключения трубопровода, клипсы и наклейки с калиброванными отверстиями для воздухозаборных отверстий, капилляры для скрытой защиты помещений и защиты труднодоступных мест.
- фильтр на заборные отверстия позволяет увеличить период обслуживания трубопроводной системы извещателя.
- возможность управления двумя шаровыми кранами с электроприводами с контролем целостности цепи.

Дополнительное оборудование

(016133) - Труба ПВХ D=25 L=3м (63925), жесткая гладкая легкая
(223579) - Труба ПВХ жёсткая атмосферостойкая лёгкая L=3м D=25 (63925UF)
(031498) - Труба ПВХ D=25 L=2м (62925), жесткая гладкая легкая
(300950) - Труба гладкая жесткая D=25 L=3м, серая (CTR10-025-K41-060I)
(016045) - Держатель с защелкой
(232147) - Муфта труба-труба D=25, IP67 (50125)
(242776) - Поворот D=25 труба-труба, IP67 (50025)
(016333) - Муфта гибкая труба-труба D=25, IP65 (50325)

(263114) - Клипса для крепления наклеек
(263113) - Комплект наклеек с отверстиями
(252745) - Картридж-фильтр для ИПА v3, v4, v5
(277975) - Капилляр для скрытой установки или забора воздуха из замкнутого объёма
(279988) - Комплект для обслуживания ИПА
(318655) - Фильтр заборного отверстия для ИПА v5
(283362) - Сверло центровочное для ИПА
