Назначение изделия

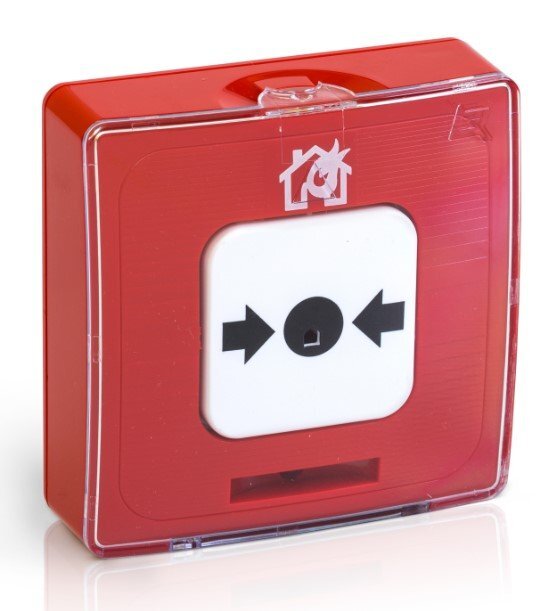

Извещатель пожарный ручной электроконтактный ИПР 513-10 предназначен для ручного включения сигнала «Пожар» в системах противопожарной защиты и охранно-пожарной сигнализации.
ИПР 513-10 - питание и передача сигнала «Пожар» осуществляются по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании ИПР. ИПР 513-10 предназначен для работы с любыми приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал сработки ИПР в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 500 Ом.
Извещатель пожарный ручной осуществляет формирование сигнала на включение различных инженерных систем при нажатии на кнопку. Снятие сигнала осуществляется возвратом кнопки в исходное положение с использованием штыря диаметром не более 3 мм. Устройство дистанционного пуска состоит из основания и корпуса. На основании установлена плата с радиоэлементами и клеммником для подключения проводов ШС.
Особенности
с кнопкой, с крышкой
Дополнительное оборудование
Знак или наклейка
(205497) Пластик Фотолюм. (F-10) (200х200) Кнопка включения установок (200х200), пластик фотолюм
(205344) Пластик (F-10) Кнопка включения установок (систем) (200х200), пластик
(205650) Плёнка (F-10) Кнопка включения установок (систем) пожарной автоматики 200х200, пленка
(205803) Плёнка Фотолюм. (F-10) Кнопка включения установок (200х200), плёнка фотолюм
Кожух защитный
(264495) ST-ER100SM, защитный кожух для устройств разблокировки
(347882) ЗСК 101 (красный), защитный кожух для ручных пожарных извещателей
(347881) ЗСК 101 (белый), защитный кожух для ручных пожарных извещателей
(317054) Защитный кожух ЗК-5 для ИПР
(351790) Защитный кожух ЗК-5 для ИПР (красный)
(347883) ЗСК 109 (белый), защитный кожух для ИПР с открывающейся крышкой
(347884) ЗСК 109 (красный), защитный кожух для ИПР с открывающейся крышкой
(347885) ЗСК 112 (белый), защитный кожух для ручных пожарных ИПР 513-3АМ
(347886) ЗСК 112 (красный), защитный кожух для ручных пожарных ИПР 513-3АМ
(347887) ЗСК 113 (красный), кожух для ручных пожарных извещателей ИП 535-50В "Север"
(347889) ЗСК 115 (белый), защитный кожух для ИПР 513-10 Рубеж
(347890) ЗСК 115 (красный), защитный кожух для ИПР 513-10 Рубеж
(306123) ЗСК-535 защитный сетчатый кожух для ИПР
Тип извещателя двухпроводный | - в дежурном режиме не более 0.05 |
Световая индикация "Дежурный режим"; "Пожар" | - в режиме «ПОЖАР» 20 |
Напряжение питания, B: | Габаритные размеры мм 88х86х43 |
- по шлейфу сигнализации 9…30 | Степень защиты IP41 |
Ток потребления, мА: | Диапазон рабочих температур, °С -40…+60 |
Масса, не более, кг 0.1 |
