Назначение изделия

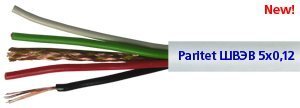

ШВЭВ 5х0,12 - шнур, предназначенный для использования в системах контроля доступа.
Одновременно для передачи видео (или звукового) сигнала – жила в экране, подключения питания – 2 жилы, и управления – 2 жилы.
Шнур предназначен для работы при номинальном напряжении до 250В переменного тока частотой 50 Гц или напряжении 350В постоянного тока.
Особенности
- пять медных гибких жил сечением 0.12 мм?,
- цвет жил: желтый, красный, черный, зеленый;
- "желтая" жила имеет оплетку медной проволокой, плотность не менее 70%;
- оболочка выполнена поливинилхлоридного пластиката, наложена с заполнением (плотно);
Число жил и сечение, мм? 4х0.12+1Эх0.12 | Электрическое сопротивление изоляции при 20°С, не менее 10МОм/км |
Плотность оплетки медной проволокой не менее 70% | Размеры кабеля, мм 5.1 |
Электрическое сопротивление токопроводящих жил питания постоянному току при 20°С и длине 1 км., Ом, не более 165Ом/км | Масса кабеля, кг/км 32.7 |
Диапазон рабочих температур, °С -40…+70 |
