Назначение изделия
ИП101 «Гранат-термокабель-МД» предназначен для обнаружения превышения пороговой температуры как признака пожара по всей своей длине при работе в системах пожарной сигнализации и автоматического пожаротушения.
По характеру реакции на температуру как фактор пожара извещатель является пороговым тепловым извещателем максимально-дифференциального действия. Порог сработки определяется настройками блока обработки.

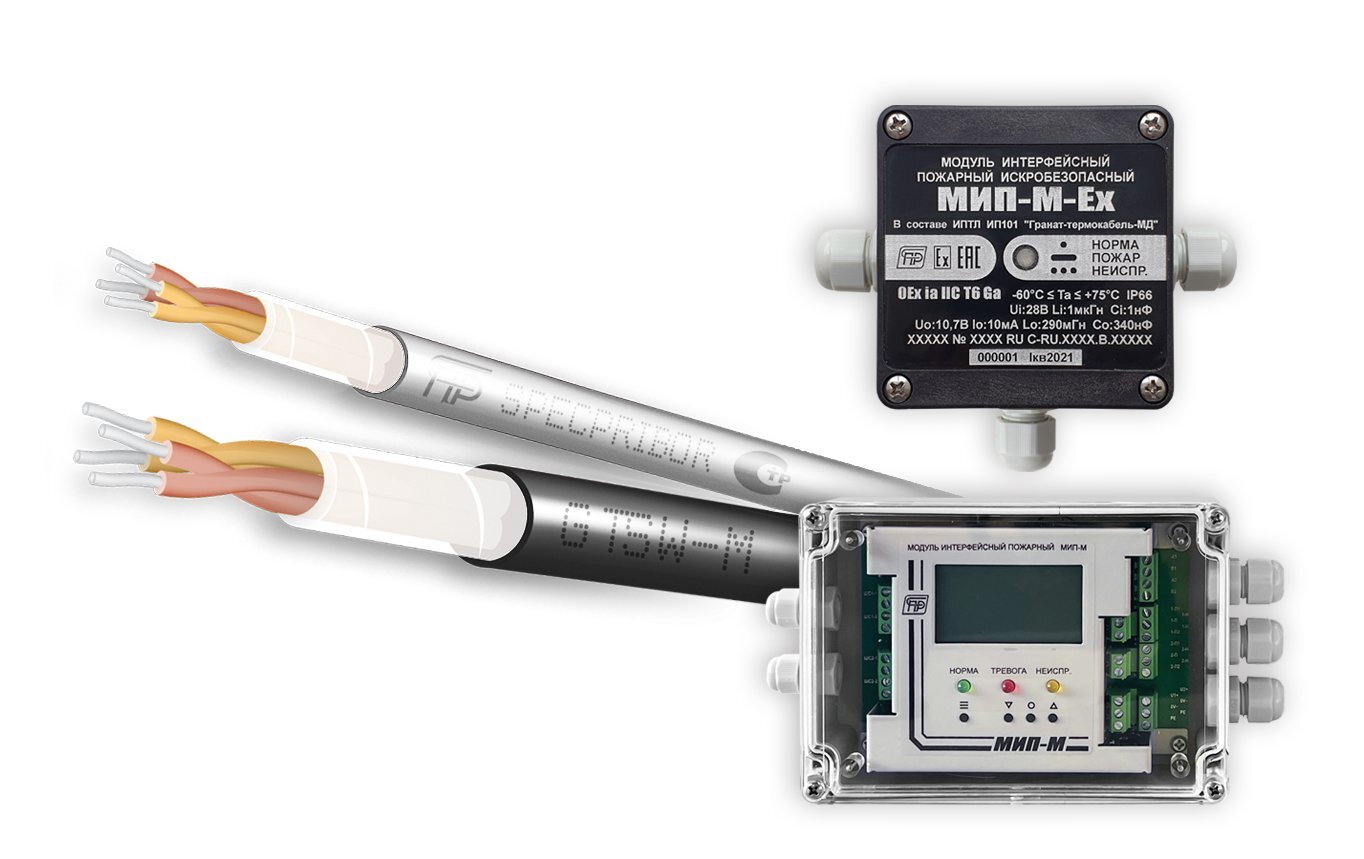

Извещатель состоит из следующих компонентов:
1) термочувствительный элемент - термокабель GTSW-М
2) блок обработки – модули «МИП-М(-Ex)» или «МИП-М(1…2)И(-Ex)»
Термокабель относится к восстанавливаемым изделиям многократного действия и имеет варианты исполнения отличающиеся по устойчивости к различным внешним воздействующим факторам.
Дополнительное оборудование
(329786) - ИП101 "Гранат - термокабель-МД" GTSW-М
(329787) - ИП101 "Гранат - термокабель-МД" GTSW-М-CP
(329790) - КСРП-1Т, Коробка коммутационная
(319398) - КСРП-1Т-К, Коробка коммутационная
(329791) - КСРП-2ТО, Коробка коммутационная
(329792) - КСРП-2ТО-К, Коробка коммутационная
(329793) - КСРП-3ТО, Коробка коммутационная
(329794) - КСРП-3ТО-К, Коробка коммутационная
(329795) - КСРП-6Т, Коробка коммутационная
(329796) - КСРП-6Т-К, Коробка коммутационная
Маркировка по взрывозащите
нет
Напряжение питания, B:
Количество вводов
2
- от внешнего источника питания
9…30
Тип подключения
2-х или 4-х проводный
Ток потребления, мА:
Параметры шлейфов сигнализации:
- в дежурном режиме
1.2
- количество шлейфов
1
Внешние интерфейсы для обмена, программирования и управления:
Параметры релейных выходов:
- RS-485
-
- кол-во выходов типа "СК"
1
Степень защиты
IP65
- коммутируемое напряжение, В
60
Диапазон рабочих температур, °С
-25…+55
- коммутируемый ток, А
0.25
Габаритные размеры, мм
130х103х56
