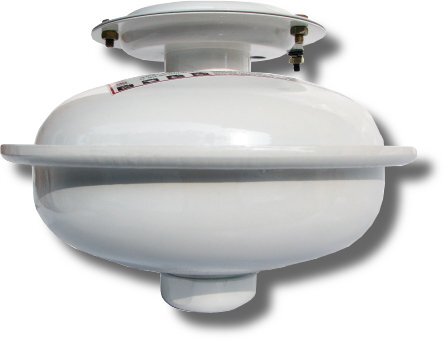

Назначение изделия
Модуль выполнен во взрывозащищенном исполнении с видами взрывозащиты "искробезопасная электрическая цепь "i" по ГОСТ Р 51330.10-99 (МЭК 60079-11-99) и "специальный" вид взрывозащиты по ГОСТ 22782.3-77. Область применения взрывозащищенного МПП - взрывоопасные зоны класса 2 по ГОСТ Р 51330.9-99 (МЭК 60079-10-95), в которых возможно образование взрывоопасных смесей категории IIB группы Т3 по ГОСТ Р51330.19-99 (МЭК 60079-20-96)
Дополнительная информция
Модификации: •МПП(Н)-4(п)-И-ГЭ-У2 и МПП(Н)-4(н)-И-ГЭ-У2 (потолочного и настенного крепления)нормального исполнения с температурным диапазоном эксплуатации от – 50 до + 50°С; •МПП(Н-Т)-4(п)-И-ГЭ-У2 и МПП(Н-Т)-4(н)-И-ГЭ-У2 (потолочного и настенного крепления) специального исполнения с температурным диапазоном эксплуатации от – 60 до + 90°С; •МПП(Н-Т1)-4(п)-И-ГЭ-У2 и МПП(Н-Т1)-4(н)-И-ГЭ-У2 (потолочного и настенного крепления) в широком температурном диапазоне эксплуатации от минус 60 до плюс 125°С; •МПП(Н-Взр)-4(п)-И-ГЭ-У2 и МПП(Н-Взр)-4(н)-И-ГЭ-У2 (потолочного и настенного крепления) взрывозащищенный нормального исполнения с температурным диапазоном эксплуатации от – 50 до + 50°С; •МПП(Н-Взр-Т)-4(п)-И-ГЭ-У2 и МПП(Н-Взр-Т)-4(н)-И-ГЭ-У2 (потолочного и настенного крепления) взрывозащищенный специального исполнения с температурным диапазоном эксплуатации от – 60 до + 90°С; •МПП(Н-С)-4(п)-И-ГЭ-У2 ТУ 4854-009-54572789-04 (автономное модульное средство потолочного крепления) нормального исполнения с температурным диапазоном эксплуатации от – 40 до плюс 50°С (ограничение по температуре до минус 40?С обусловлено температурным диапазоном эксплуатации автономного источника питания электронного узла запуска).Примечание: автономный запуск МПП(Н-С)-4(п)-И-ГЭ-У2 происходит при достижении температуры окружающей среды (72±5)?С •МПП(Н-С3)-4(п)-И-ГЭ-У2 и МПП(Н-С3)-4(н)-И-ГЭ-У2 (потолочного и настенного крепления) в состав которого входят МПП(Н)-4(п)-И-ГЭ-У2 или МПП(Н)-4(н)-И-ГЭ-У2 и УСПАА -1 v5; •МПП(Н-РП)-4(п)-И-ГЭ-У2 и МПП(Н-РП)-4(н)-И-ГЭ-У2 (потолочного и настенного крепления) взрывозащищенный специального исполнения с температурным диапазоном эксплуатации от – 50 до + 50°С.
Дополнительное оборудование
(209021) - Настенное крепление к Тунгусам 2.7,3,4,6,9
Видеоматериалы
Маркировка по взрывозащите 0Exia IIB T3 Ga Х | Защищаемый объем, м?, не менее, при тушении модельного очага загораний: |
Тип крепления Настенный и потолочный | - класс А 100 |
Вместимость корпуса, л 4.3 | - класс В 27 |
Масса огнетушащего вещества, кг 4.0 | Параметры пусковой цепи: |
Высота крепления модуля, м до 9 | - пусковой ток, А 0.15 |
Продолжительность подачи огнетушащего порошка, с, не более 1 | - ток контроля цепи, мА 30 |
Рабочее давление, МПа 2.3…2.4 | Габаритные размеры, мм: |
Защищаемая площадь, м?, не менее, при тушении модельного очага загораний: | - высота 215 |
- класса А 40 | - диаметр 280 |
- класса В 18 | Диапазон рабочих температур, °С -50…+50 |
Масса модуля полная, кг, не более 7 |
