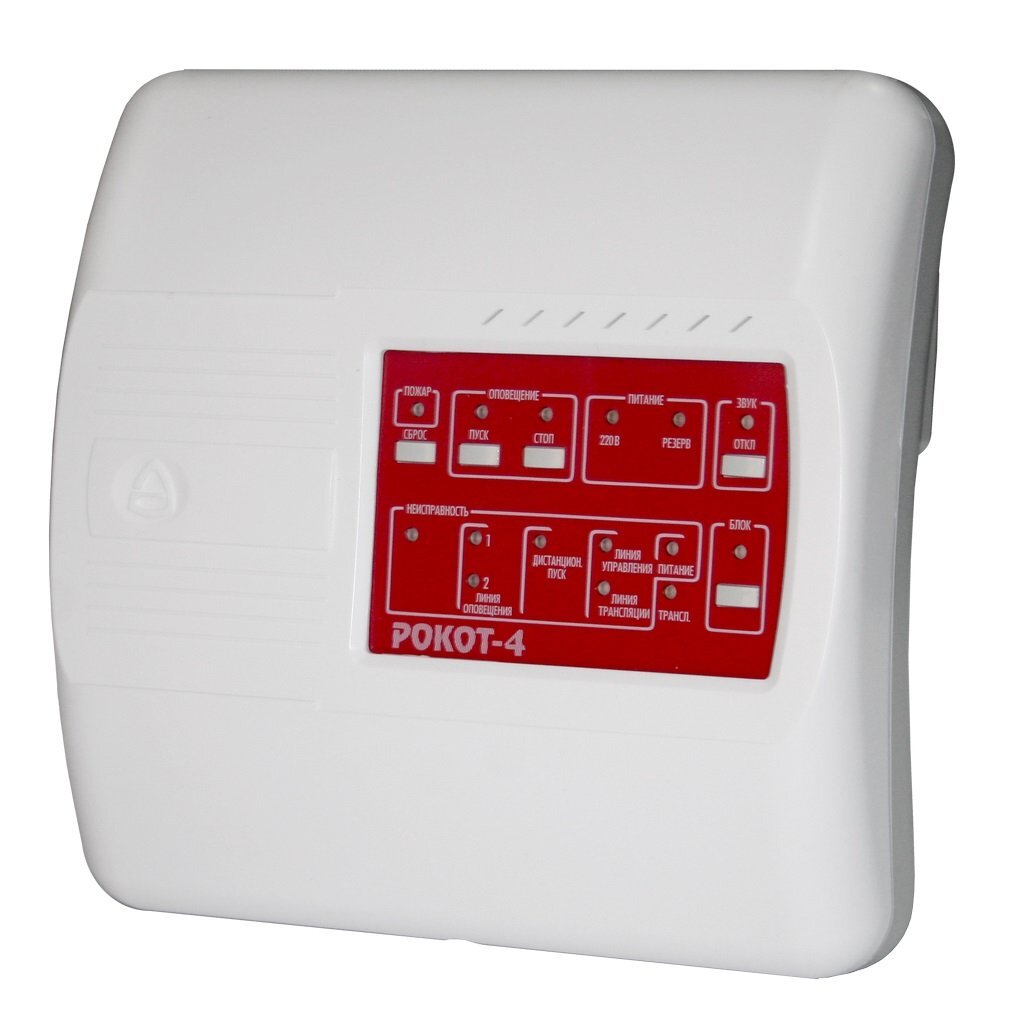

Прибор управления системой речевого оповещения Сибирский Арсенал Рокот-4

Назначение изделия

Прибор управления оповещением «Рокот-4» в составе системы речевого оповещения пожарной «РОКОТ» предназначен для трансляции речевой информации и предварительно записанного речевого сообщения при возникновении пожара или других экстремальных ситуаций.

Прибор работает с акустическими системами «АС-2-1», «АС-3-1», «АС-3-3», «АС-2-2», «АС-3-2», «АС-3-4», а так же «АС-2-3» и «АС-2-4» (без подключения светового канала), подключенными с помощью соединительных линий (линий оповещения).

Прибор предназначен для установки внутри защищаемого объекта и рассчитан на круглосуточную непрерывную работу.

Прибор предназначен для работы совместно с приемно-контрольными пожарными приборами имеющими выход включения оповещения типа «открытый коллектор» либо «нормально разомкнутые контакты реле».

Особенности

? Прибор обеспечивает речевое оповещение, воспроизводя записанное тревожное сообщение: «Внимание! Пожарная тревога! Всем сотрудникам и посетителям необходимо срочно покинуть здание» или транслируя сигнал, подаваемый на линейный вход;
? Прибор имеет
- Два выхода линий оповещения. Тревожное сообщение передается в каждую линию оповещения поочередно. Трансляция внешнего сигнала с линейного входа возможна только по линии оповещения1;
- Линейный вход (клеммы «ВХ» и «?»), который служит для подключения внешнего источника сигнала трансляции.
- Линейный выход (клеммы «ВЫХ» и «?»), который служит для передачи сгенерированного прибором сигнала речевого оповещения о пожаре на имеющиеся на объекте системы речевой трансляции с линейным входом. Звук на линейный выход выводится одновременно с выводом звука на линии оповещения ЛО1 или ЛО2.

? Управление тревожным оповещением осуществляется:
- автоматически, при получении сигнала от прибора пожарной сигнализации, включенного в линию УА;
- вручную, с панели индикации и управления прибора;
- дистанционно, с помощью устройства дистанционного пуска;
? Прибор обеспечивает автоматический переход на питание от аккумуляторной батареи (АБ) при пропадании напряжения сети и обратно с сохранением функционального состояния.
? Прибор, при наличии сетевого напряжения, подзаряжает АБ в буферном режиме.
? Прибор имеет функции контроля наличия АБ, защиты АБ от глубокого разряда, защиты АБ от короткого замыкания и защиты АБ от переполюсовки выводов.
? Прибор осуществляет непрерывный контроль линий управления и периодический контроль линии оповещения на отсутствие замыканий или обрывов.
? Для обеспечения контроля исправного состояния системы оповещения прибор имеет выход «Неисправность».
? Для обеспечения контроля запуска оповещения прибор имеет выход «Пуск».
? Усилитель мощности звукового сигнала, используемый в приборе, имеет защиту от короткого замыкания линии оповещения.

Дополнительное оборудование

Акустические системы настенного крепления:
(019335), АС-2-1, Акустическая система с встроенной схемой контроля исправности линии оповещения, 4 Ом
(019614), АС-2-2, Акустическая система с встроенной схемой контроля исправности линии оповещения, 42 Ом
(211003), АС-2-3, Акустическая система с встроенной схемой контроля исправности линии оповещения и световым оповещателем, 4 Ом
(227077), АС-2-4, Акустическая система с встроенной схемой контроля исправности линии оповещения и световым оповещателем, 42 Ом

Акустические системы которые могут быть закреплены вертикально или в углу помещения между двух стен или в наклонном положении между стеной и потолочной плитой:
(221106), АС-3-1, Акустическая система с встроенной схемой контроля исправности линии оповещения, 4 Ом.
(215853), АС-3-2, Акустическая система с встроенной схемой контроля исправности линии оповещения, 42 Ом

Акустические системы которые могут быть установлены на подвесных потолках, гипсокартонных и других плитах толщиной от 9 до 20 мм:
(227152), АС-3-3, Акустическая система с встроенной схемой контроля исправности линии оповещения, 4 Ом.
(216085), АС-3-4, Акустическая система с встроенной схемой контроля исправности линии оповещения, 42 Ом
