Назначение изделия

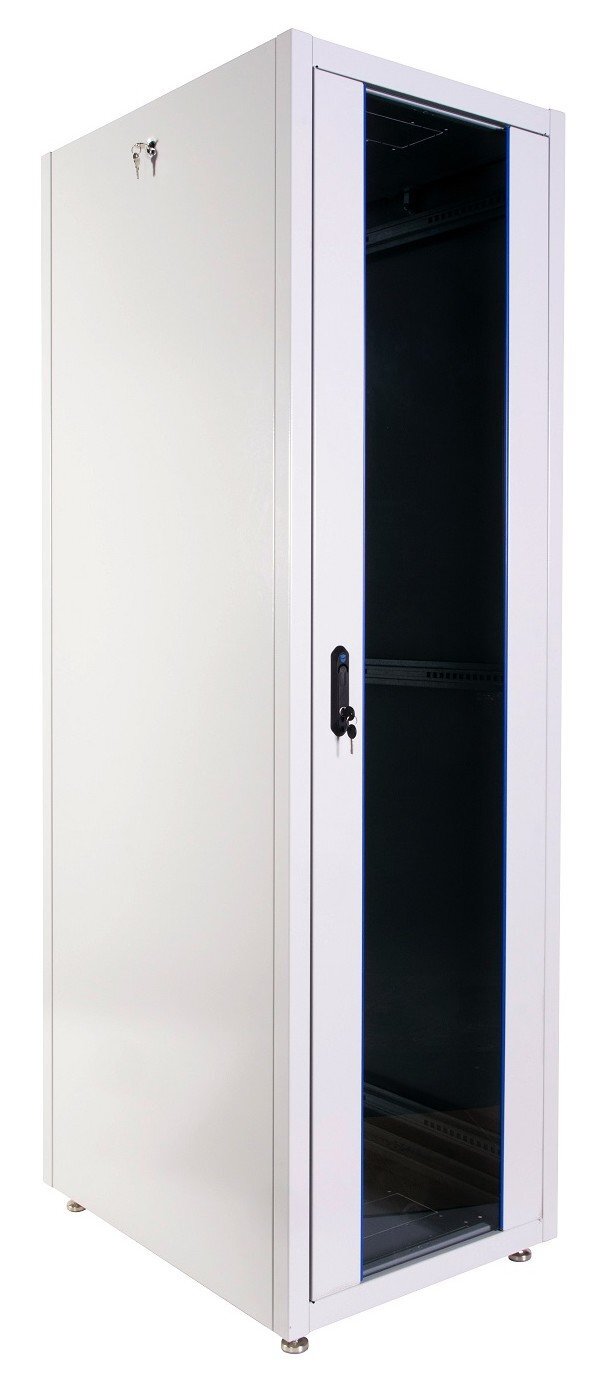

Напольный шкаф серии ШТК-ЭКОНОМ предназначен для размещения активного и пассивного телекоммуникационного оборудования, в офисных и закрытых промышленных помещениях. Изделие выполнено в системе несущих конструкций серии 482,6 мм (19’’) по ГОСТ 28601.2-90 (МЭК 297).
Особенности
Шкаф имеет разборную каркасную конструкцию. Поставляется в разобранном виде в 1-м или 2-х транспортных местах.
Каркас состоит из основания, крыши, двух сборных рам, четырех опор двери и двух усилений.
Шкаф комплектуется боковыми стенками. Стенки фиксируются точечными замками.
Стандартно шкафы комплектуются двумя дверями трех видов: цельнометаллической, с тонированным ударопрочным стеклом, и дверью с перфорацией. Двери фиксируются усиленными точечными замками, имеют как правую, так и левую навеску с помощью штырковых петель установленных в дверях.
В основании и крыше шкафа предусмотрены места для установки вентиляторных модулей серии R-FAN и комплекта щеточного ввода КВ-Щ-55.420А либо двух комплектов щеточного ввода КВ-Щ-55.210А. Основание шкафа укомплектовано винтовыми опорами (ножками), позволяющих компенсировать неровности пола.
Доступ для монтажа, коммутации и обслуживания оборудования возможен с четырех сторон, через боковые легкосъемные стенки, переднюю и заднюю двери.
Шкаф имеет 4 оцинкованные вертикальные направляющие, регулируемые по глубине. Система заземления входит в стандартную комплектацию.
Дополнительное оборудование
(286902) Блок силовых розеток с контроллером R-MC1-32-2S-3C13-440-K
(286903) Блок силовых розеток с контроллером R-MC1-32-2S-2C19-440-K
(286899) Контроллер удалённого управления и мониторинга R-MC2-220-1.8
(286909) Блок силовых розеток вертикальный с контроллером R-MC1-32-4x2S-2x3C13-2x2C19-A-1820-K
(266220) Блок розеток R-10-5S-5C13-V-440-Z
(263388) Блок розеток R-10-8S-V-440-Z
(253123) Блок розеток R-16-8S-V-440-1.8
(265522) Блок розеток R-16-9S-I-440-1.8
(268738) Блок розеток R-10-10C13-I-440-Z
(265523) Блок розеток R-16-9S-I-440-3
(265521) Блок розеток R-16-8S-V-440-3
(258368) Блок розеток R-16-7S-A-440-K
(264765) Блок освещения для шкафа R-LED-220
(268456) Блок освещения для шкафа R-LED-220-B
(265500) Полка МС-20
(255248) Полка МС-30
(240100) Полка МС-40
(263106) Полка СВ-39
(265491) Полка выдвижная ТСВ-45
(265493) Полка выдвижная ТСВ-58
(243473) Полка выдвижная ТСВ-62
(263597) Полка усиленная СВ-62У
(254881) Полка для аккумуляторов СВ-62АК
(265509) Вентиляторный блок с контроллером R-FAN-3K-1U
(265505) Вентилятор модуль с терморегулятором R-FAN-2T
(265507) Вентилятор модуль с терморегулятором R-FAN-3T
(265511) Вентиляторный модуль с встроенным контроллером температуры R-FAN-6K-1U
(265515) Кабельный органайзер ГКО-1-6
(258367) Кабельный органайзер ГКО-О-4.62
(255194) Комплект роликов ШТК-М-150
(265519) Комплект роликов ШТК-М-40
(262189) Панель с DIN-рейкой PS-3U КП-АВ
(254875) Фальш-панель ФП-2
(267759) Комплект щеточного ввода КВ-Щ-55.420А
(266735) Комплект щеточного ввода КВ-Щ-55.210А
(262007) Монтажный комплект КМ-2-25
(254876) Панель заземления ПЗ-1000.200А
(252058) Панель заземления ПЗ-19-500.200А
Высота, U
48
Полезная глубина, мм
715
Высота, мм
2254
Климатическое исполнение
УХЛ 4.2
Ширина, мм
598
Степень защиты
IP20
Глубина, мм
800
Диапазон рабочих температур, °С
+5…+40
