Назначение изделия
Устройство дистанционного пуска УДП 513-10 предназначено для круглосуточной и непрерывной работы с неадресными приёмно-контрольными приборами Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20П или любыми другими, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 500 Ом.

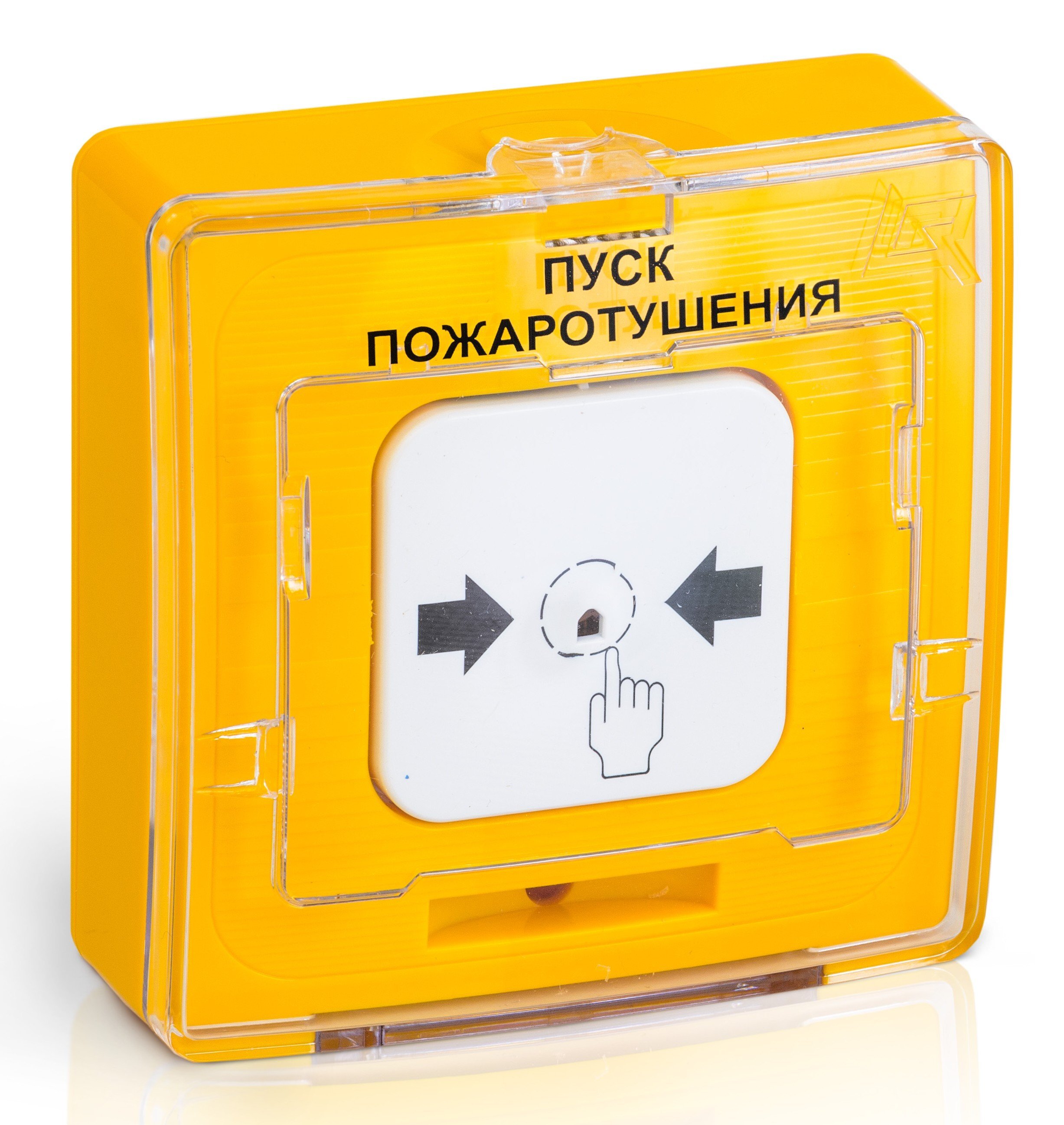

УДП 513-10 состоит из основания, корпуса и защитной прозрачной крышки. В центре прозрачной крышки расположен защитный элемент, нажатие на который обеспечивает доступ к кнопке. На основании УДП 513-10 установлена одна (две для УДП 513-10 исп.1) плата с радиоэлементами и клеммниками для подключения проводов шлейфа сигнализации. Подключение УДП 513-10 к приемно-контрольному прибору осуществляется по 2-х проводной схеме, подключение УДП 513-10 исп.1 - по 4-х проводной схеме.
УДП 513-10 передает сообщение о сработке на приемно-контрольный прибор при нажатии на приводной элемент УДП (кнопку). При этом формируется сообщение в виде скачкообразного уменьшения сопротивления в ШС до величины не более 500 Ом, сопровождающееся включением оптического индикатора и выпадением цветного флажка для визуального подтверждения нажатого состояния кнопки. Выходной сигнал УДП 513-10 исп.1 формируется скачкообразным уменьшением внутреннего сопротивления устройства по цепи питания до величины не более 500 Ом и переключением «сухих контактов» НЗ или НР типа, также сопровождается включением оптического индикатора и выпадением цветного флажка. Снятие формируемого сигнала сработки осуществляется возвратом кнопки в исходное положение с помощью входящего в комплект поставки ключа. Для возврата кнопки необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания.
Для информации о режимах работы устройства дистанционного пуска и исправной работы предусмотрен красный светодиод, который в дежурном режиме промаргивает с частотой 1 раз в 3 – 8 секунд, а в режиме нажатия кнопки - постоянно светится.
Особенности
УДП 513-10 - питание и передача сигнала «Пуск» осуществляются по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании УДП. УДП 513-10 предназначен для работы с любыми приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал сработки УДП в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 500 Ом.
Дополнительное оборудование
Знак или наклейка
(205344) Пластик (F-10) Кнопка включения установок (систем) (200х200), пластик
(205497) Пластик Фотолюм. (F-10) (200х200) Кнопка включения установок (200х200), пластик фотолюм
(205650) Плёнка (F-10) Кнопка включения установок (систем) пожарной автоматики 200х200, пленка
(205803) Плёнка Фотолюм. (F-10) Кнопка включения установок (200х200), плёнка фотолюм
Кожух защитный
(264495) ST-ER100SM, защитный кожух для устройств разблокировки
(306123) ЗСК-535 защитный сетчатый кожух для ИПР
(317054) Защитный кожух ЗК-5 для ИПР
(347881) ЗСК 101 (белый), защитный кожух для ручных пожарных извещателей
(347883) ЗСК 109 (белый), защитный кожух для ИПР с открывающейся крышкой
(347885) ЗСК 112 (белый), защитный кожух для ручных пожарных ИПР 513-3АМ
(347889) ЗСК 115 (белый), защитный кожух для ИПР 513-10 Рубеж
(307832) ЗСК-212 защитный сетчатый кожух для ДИП, ИП, кожух защитный
Тип извещателя двухпроводный - имитация дымового извещателя | - в дежурном режиме не более 0.05 |
Световая индикация "Дежурный режим"; "Доступ предоставлен" | Габаритные размеры мм 88х85х46 |
Напряжение питания, B: | Степень защиты IP31 |
- по шлейфу сигнализации 9…30 | Диапазон рабочих температур, °С -40…+60 |
Ток потребления, мА: | Масса, не более, кг 0.15 |
