Назначение изделия

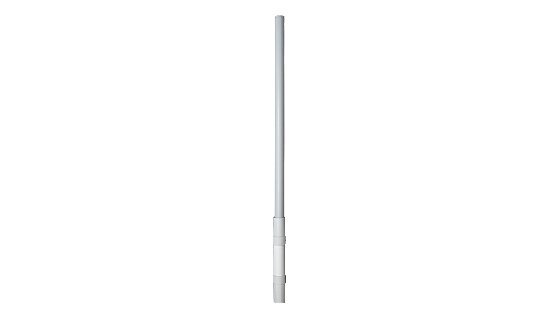

Антенна АК-868 предназначена для использования в различных системах связи, радиотелефонии и телекоммуникаций
Представляет собой коллинеарную решетку из 3-х симметричных вибраторов, которая формирует ненаправленное излучение в азимутальной плоскости.
Особенности
Симметрирующее-согласующее устройство (ССУ) обеспечивает симметричное питание плеч вибраторов, вследствие чего максимум излучения в вертикальной плоскости направлен вдоль горизонта. ССУ работает в режиме короткого замыкания по постоянному току, что обеспечивает ослабление сигналов с частотой ниже 1 МГц более чем на 40 дБ.
Диапазон рабочих частот, МГц
860…875
Габаритные размеры, мм:
Тип антенны
вертикальная
- антенны
720
Коэффициент усиления, dBi
7
Тип разъема
N-типа (female)
