Назначение изделия

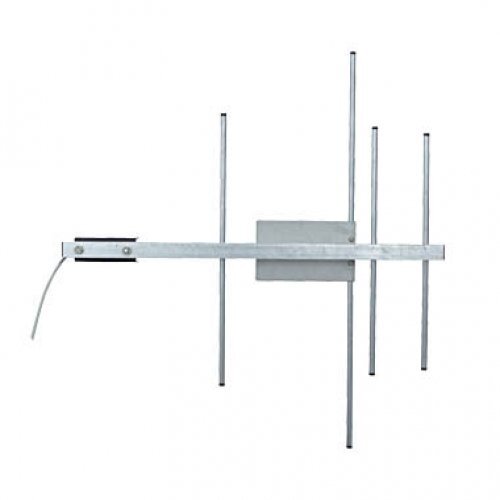

Четырехэлементная направленная антенна АН7-433 предназначена для использования со стационарными передатчиками радиоканальных систем передачи извещений "Риф Стринг-202", "Риф Стринг-200", "Риф Ринг-701", а также с другими радиоустройствами, работающими на частоте 433,92 МГц.
Особенности
Модификация с впаянным фидером. Длина фидера 3 м.
Антенна обеспечивает при передаче в выбранном направлении усиление около 7 дБ, что эквивалентно увеличению мощности передатчика в 5 раз и дальности передачи на открытой местности в 2-2,5 раза.
Направленная антенна может использоваться в качестве приемной, если сигналы должны приниматься только с одного направления. Например, если к приемнику RS-200R, который работает с одним передатчиком RS-200T, вместо антенны АШ-433 подключить антенну АН7-433, то дальность приема на открытой местности увеличится еще в 2-2,5 раза (если антенны размещены на достаточной высоте).
Рабочая частота, МГц
433.92 МГц ±0.2%
Волновое сопротивление
50 Ом
Коэффициент усиления
не менее 7 дБ
Габаритные размеры, мм
530х455х55 мм
КСВ
не более 1.2
