Назначение изделия

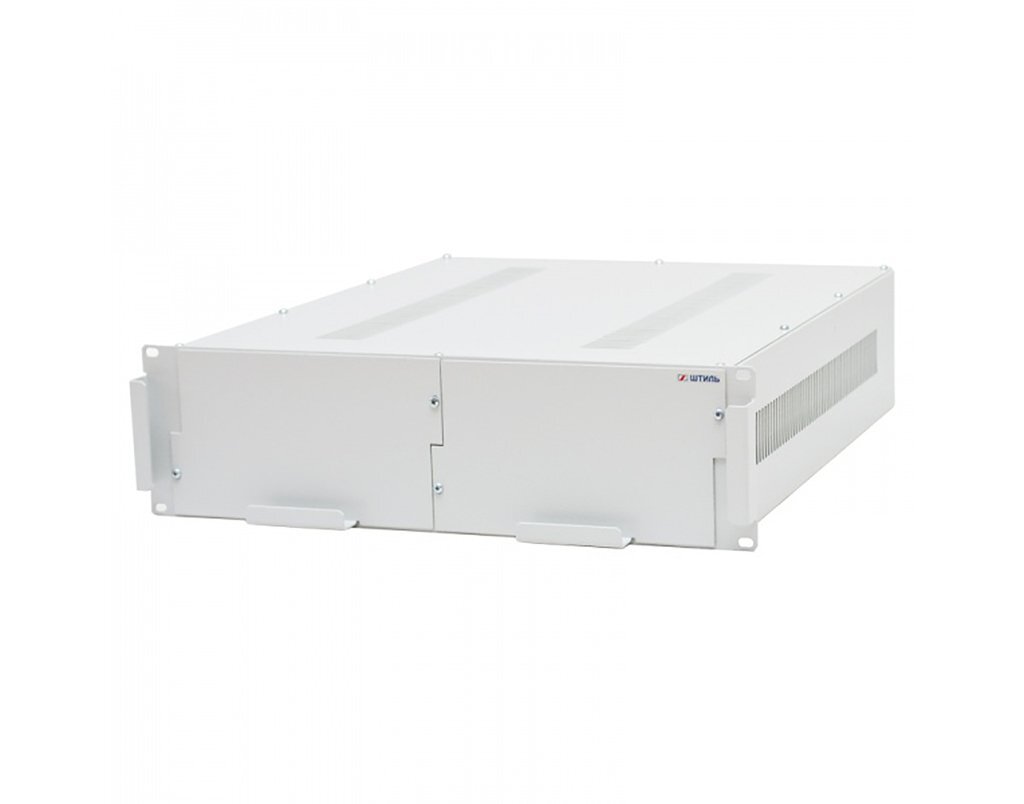

Батарейный модуль BMR-72-24 предназначен для совместного использования с однофазным ИБП «Штиль» SR1102L стоечного исполнения мощностью 2 кВА. Устройство выполнено в виде прямоугольного контейнера, в котором установлены аккумуляторные батареи, обеспечивающие требуемое время автономной работы ИБП. Модуль и источник бесперебойного питания имеют одинаковый размер, благодаря чему устройство удобно и компактно размещается рядом с ИБП, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 72 В. В нем установлено две группы из шести аккумуляторных батарей 12 В емкостью по 12 Ач. Суммарная емкость батарей в модуле составляет 24 Ач. Она позволяет обеспечивать автономную работу ИБП в течение 30 мин при 75% нагрузке. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).
Особенности
Важной особенностью батарейного модуля является возможность замены аккумуляторных батарей без демонтажа самого устройства. Это достигается благодаря наличию фронтального доступа к выдвижным блокам аккумуляторных батарей. Модуль подсоединяется к ИБП через разъем TD50A «Андерсон».
Тип корпуса
Для установки в 19" стойку
Тип аккумуляторной батареи
12 В 12 Ач
Высота, U
3
Суммарная ёмкость, Ач
24
Номинальное напряжение аккумуляторной батареи, В
72
Диапазон рабочих температур, °С
+20…+25
Количество аккумуляторов, шт
12
Габаритные размеры, мм
133х483х550
