Назначение изделия

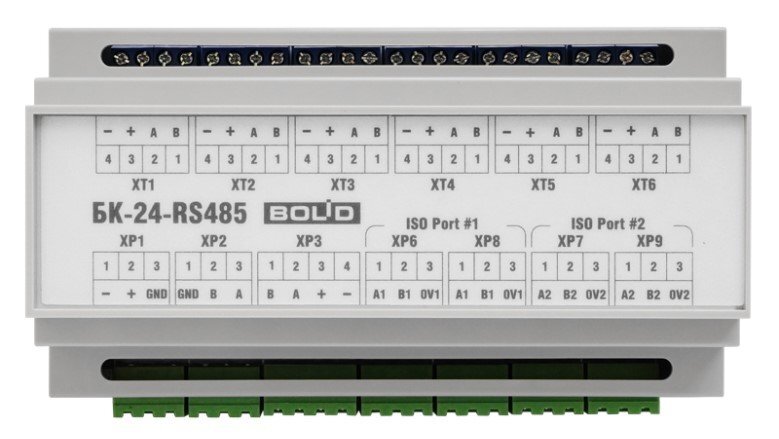

Блок коммутации БК-24-RS485-01 предназначен для установки в монтажные устройства (шкафы, боксы и т.п.) с целью организации резервированной линии связи RS-485 между компонентами блочно-модульных приборов приемно-контрольных и управления пожарных (ППКП и ППКУП) с учетом требований СП 484.1311500.2020.
БК рассчитан на совместное использование с ППКУП "Сириус" и пультом контроля и управления охранно-пожарного "С2000М" и их исполнениями:
- две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами монтажного устройства (шкафа, бокса)
- одна линия RS-485 для подключения компонентов ППКП внутри монтажного устройства
- 7 выходов для подключения к приборам внутреннего интерфейса RS-485
- БК осуществляет распределение питания 24 В на установленные в монтажных устройствах приборы.
Входное напряжение питания, В
20…29
Количество изолированных интерфейсов RS-485, для подключения внешних устройств по линии интерфейса RS-485
2
Количество выходов питания
7
Длина линий изолированных интерфейсов RS-485, м
3 000
Максимальный ток по одному выходу, А
0.4
Степень защиты
Определяется степенью защиты монтажного устройства
Собственный ток потребления мА, не более
150
Диапазон рабочих температур, °С
-30…+50
Количество выходов для подключения внутреннего интерфейса RS-485 для приборов
7
Габаритные размеры, мм
156х86х58
Длина линии интерфейса RS-485 до каждого из приборов внутри монтажного устройства
10 м
