Назначение изделия
Предназначен для питания электрорадиоаппаратуры выпрямленным стабилизированным напряжением 12 В, током не более 0,7 А.
Дополнительная информация

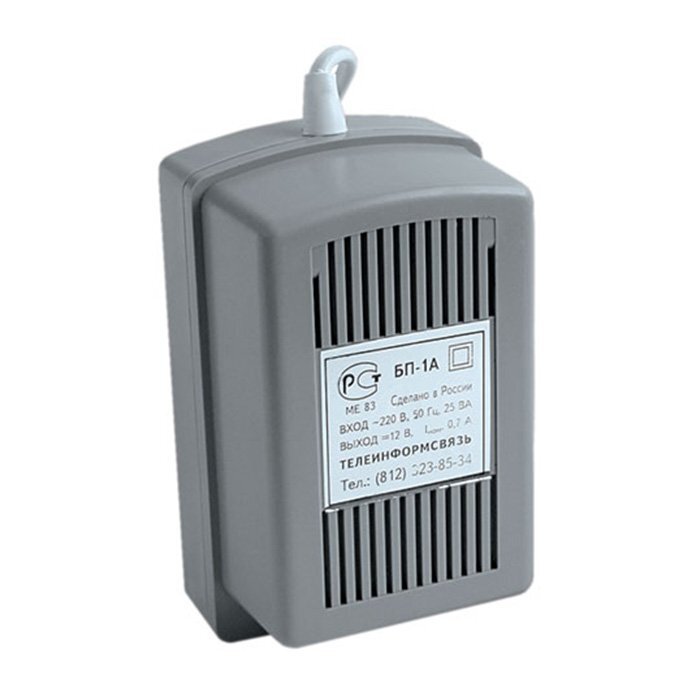

Для проверки работоспособности БП-1А вставить штепсельную вилку сетевого шнура в розетку питающей сети, при этом должен засветится на верхней крышке индикатор красного цвета. Для замены плавкой вставки необходимо снять верхнюю крышку. Провод для питания аппаратуры подключается к зажимам на нижней стороне корпуса. При подключении к источнику питания БП-1А соблюдайте полярность. Блок питания предназначен для работы внутри помещений.
Тип устройства
Источник вторичного электропитания стабилизированный
- при питании от сети переменного тока
11.8…12.2
Световая индикация
"Наличие сети"
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
10
Напряжение питания, B:
Выходной ток, А:
- от сети переменного тока
205…235
- максимальный при наличии основного питания
0.7
Потребляемый ток:
Защита от короткого замыкания
Есть
- при питании от сети переменного тока, А
0.085
Диапазон рабочих температур, °С
+5…+40
Выходное напряжение, В:
