Назначение изделия

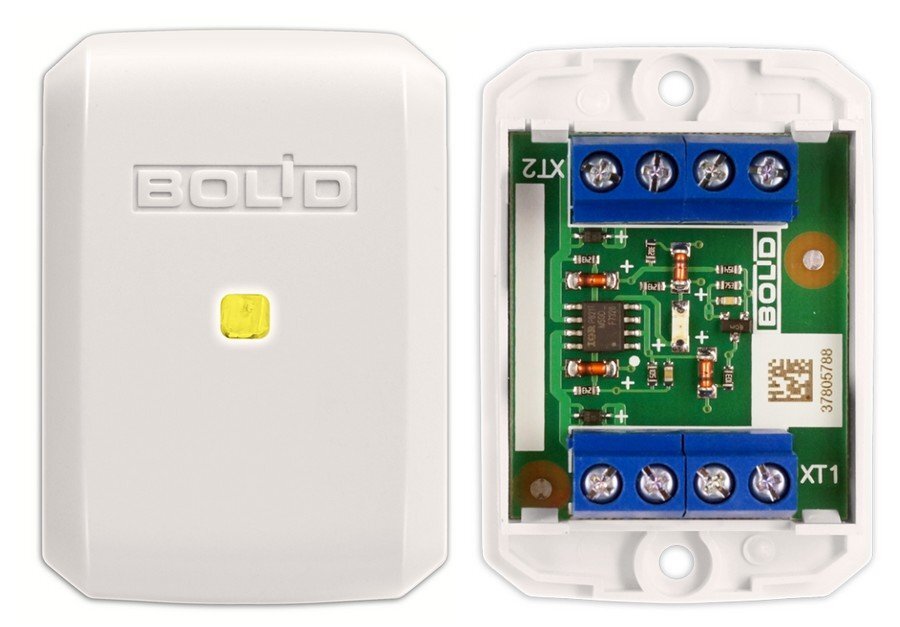

Блок разветвительно-изолирующий «БРИЗ» предназначен для использования в ДПЛС
контроллеров «С2000-КДЛ», «С2000-КДЛ-2И», «С2000-КДЛ-2И исп.01», «С2000-КДЛ-С»
с целью изолирования короткозамкнутых участков с последующим автоматическим
восстановлением после устранения короткого замыкания.
Особенности
- изолирование участка двухпроводной линии с коротким замыканием
- использование в топологиях линии типа «кольцо», «дерево» и смешанных
- возможность включения в существующие системы, построенные на базе «С2000-КДЛ». Устанавливается в разрыв линии и не занимает адреса.
- возможность создания ответвлений от ДПЛС с отключением ветви в случае короткого замыкания в ней
Диапазон рабочих напряжений, В
6…12
Время срабатывания не более, с
0.200
Ток потребления, мА:
Максимальное количество БРИЗ в линию, шт, не более
40
- в дежурном режиме не более
0.04
Диапазон рабочих температур, °С
-30…+55
- в режиме КЗ не более
3
Габаритные размеры, мм
56х38х20
Пороговое напряжение срабатывания, В
2.9…3.4
Масса, не более, кг
0.04
