Назначение изделия

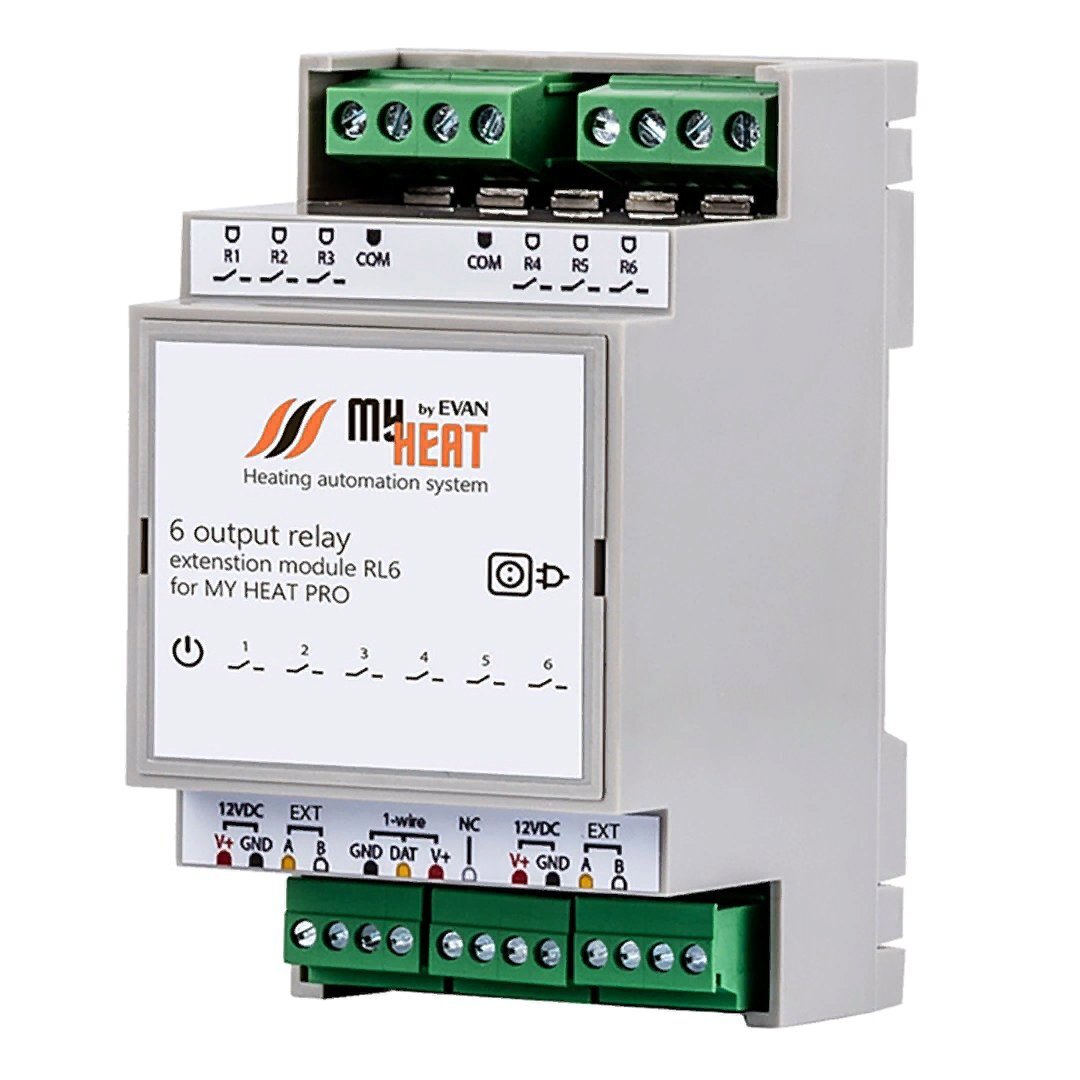

Модуль MY HEAT RL6 подключается к контроллеру по проводной шине и предназначен для коммутации дополнительных шести выходов электрической нагрузки посредством электромагнитного реле. Для связи с контроллером оснащен интерфейсом RS-485 (посредством внутреннего протокола MY HEAT). Модуль оснащен интерфейсом 1-wire для подключения шлейфа цифровых датчиков температуры. Ключевой особенностью модуля является встроенная функция ПИД-регулирования до 3-х контуров одновременно. Модули расширения предназначены для использования в автоматизированных системах отопления и горячего водоснабжения под управлением теплового контроллера MY HEAT. Модули расширяют возможности контроллера MY HEAT, предоставляя дополнительные функции, интерфейсы и порты ввода/вывода.
Особенности
- коммутация выходов электрической нагрузки посредством электромагнитного реле;
- опрос цифровых температурных датчиков по шине 1-wire;
- ПИД-регулирование до трех контуров одновременно;
- автоматическое восстановление работоспособности после сбоев;
- индикация состояния;
- используется реле для включения нагрузки, издающие щелчок при замыкании/размыкании;
- взаимодействует с контроллером по проводной шине RS485.
Параметры релейных выходов:
- RS-485
внутренний протокол MY HEAT
- кол-во выходов типа "СК"
6
Напряжение питания, B:
- коммутируемое напряжение, В
250
- от внешнего источника питания
9…12
- коммутируемый ток, А
3
Потребляемая мощность, Вт:
Внешние интерфейсы для обмена, программирования и управления:
- максимальная
8
- 1-Wire
есть
Габаритные размеры, мм
52.3х90.2х57.8
