Назначение изделия

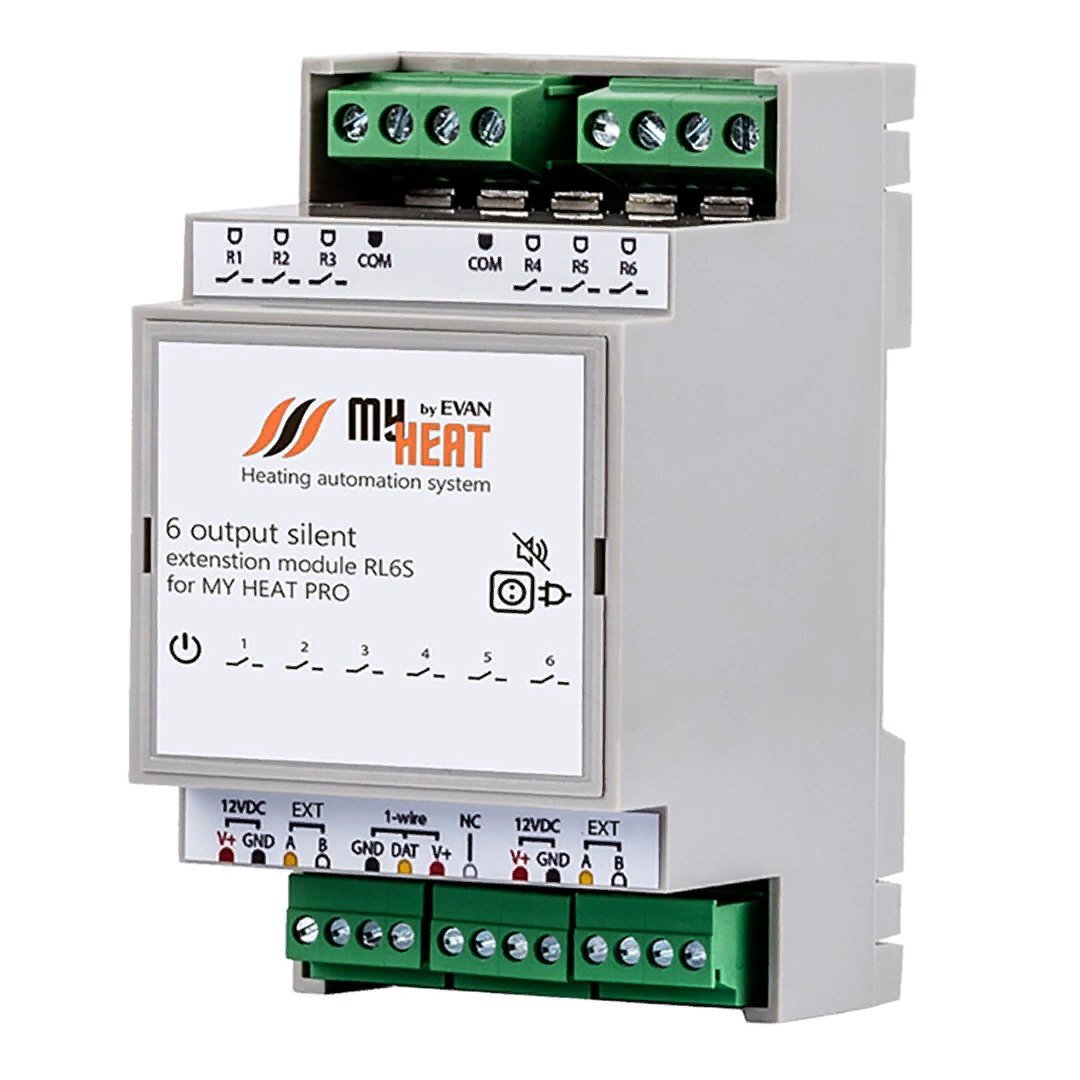

Модуль MY HEAT RL6S подключается к контроллеру по проводной шине и предназначен для бесшумной коммутации дополнительных шести выходов электрической нагрузки посредством симистора. Для связи с контроллером оснащен интерфейсом RS-485 (посредством внутреннего протокола MY HEAT). Модуль оснащен интерфейсом 1-wire для подключения шлейфа цифровых датчиков температуры. Ключевой особенностью модуля является встроенная функция ПИД-регулирования до 3-х контуров одновременно. Модули расширения предназначены для использования в автоматизированных системах отопления и горячего водоснабжения под управлением теплового контроллера MY HEAT. Модули расширяют возможности контроллера MY HEAT, предоставляя дополнительные функции, интерфейсы и порты ввода/вывода.
Особенности
- коммутация выходов электрической нагрузки посредством симистора;
- опрос цифровых температурных датчиков по шине 1-wire;
- ПИД-регулирование до трех контуров одновременно;
- автоматическое восстановление работоспособности после сбоев;
- индикация состояния;
- используется симистор для включения нагрузки и является бесшумным;
- взаимодействует с контроллером по проводной шине RS485.
Параметры релейных выходов:
- RS-485
внутренний протокол MY HEAT
- кол-во семисторных выходов
6
Напряжение питания, B:
- коммутируемое напряжение, В
250
- от внешнего источника питания
9…12
- коммутируемый ток, А
3
Потребляемая мощность, Вт:
Внешние интерфейсы для обмена, программирования и управления:
- максимальная
8
- 1-Wire
есть
Габаритные размеры, мм
52.3х90.2х57.8
