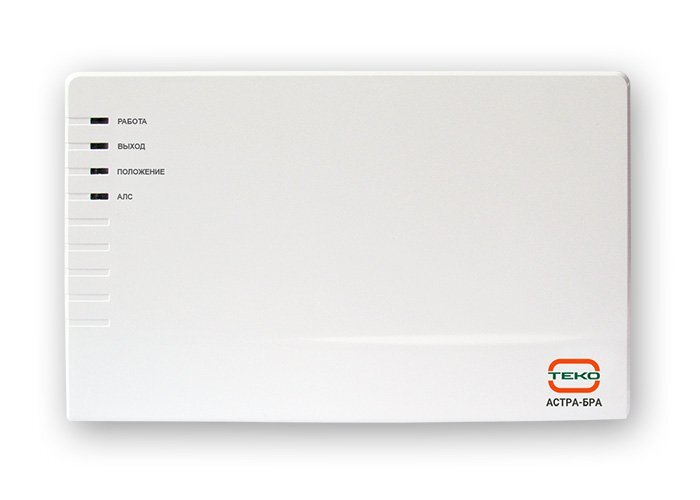

Назначение изделия
Блок реле адресный предназначен для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов и иных исполнительных устройств, питающихся от напряжения 220 В.
Особенности
- работа в адресной линии связи, формируемой расширителем проводным адресным;
- возможность управления заслонкой противопожарных клапанов типов: электро-механический с возвратной пружиной, реверсивный, электромагнитный по команде ППКОП, полученной по адресной линии связи;
- контроль нагрузки реле на обрыв и на КЗ и передача в ППКОП информации о целостности линии нагрузки;
- контроль положения клапана по концевикам;
- световая индикация;
- тест клапана;
- работа в двух режимах- режим «Клапан» и режим «Блок реле».
Параметры релейных выходов:
Напряжение питания, B:
- кол-во релейных выходов
1
- по двухпроводной линии связи
6…27.6
- тип релейных выходов
2 силовых выхода
- от сети переменного тока
187…242
- коммутируемое напряжение, В
250
Ток потребления, мА:
- коммутируемый ток, А
1
- по соединительной линии
0.5
- ток контроля исправности цепей, мА
0.6
Степень защиты
IP30
Внешние интерфейсы для обмена, программирования и управления:
Диапазон рабочих температур, °С
-30…+55
- адресная линия связи
1
Габаритные размеры, мм
216х135х39
