Назначение изделия
Предназначен для обеспечения бесперебойного питания постоянным током различных устройств, в том числе устройств охранной сигнализации и систем контроля доступа в условиях существенных изменений сетевого напряжения.

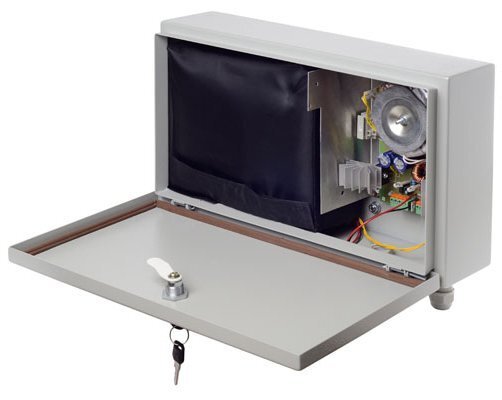

Герметичный корпус с термостатированным отсеком под аккумуляторные батареи обеспечивает эксплуатацию блока на открытом воздухе при температуре окружающей среды от -30°C.
Особенности
Блок представляет собой сетевой стабилизированный трансформаторно-импульсный источник питания с АКБ включенными по буферной схеме, обеспечивающий:
- питание нагрузки номинальным напряжением 24 В и заряд АКБ при наличии сетевого напряжения 220 В, 50 Гц;
- питание нагрузки от АКБ при пропадании сетевого напряжения;
- индикация наличия сетевого и выходного напряжений;
- выдача извещения «Норма сети» с помощью контактов реле;
- защита от перегрузки и короткого замыкания по выходу;
- защита АКБ от глубокого разряда;
- защита трансформатора от возгорания встроенным термопредохранителем.
Тип устройства
Источник вторичного электропитания резервированный
- номинальный при наличии основного питания
2.3
Световая индикация
"Наличие сети"; "Нагрузка"
- максимальный при наличии основного питания
3
Диагностические выходы
тип "СК": "Наличие сети"; "Нагрузка"
Тип используемого аккумулятора
12 В 7 А·ч
Напряжение питания, B:
Количество аккумуляторов, шт
2
- от сети переменного тока
160…240
Защита от короткого замыкания
Есть
Потребляемая мощность:
Защита аккумулятора от глубокого разряда
Есть
- от сети переменного тока
75 Вт
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
10.2…10.8
Выходное напряжение, В:
Степень защиты
IP54
- при питании от сети переменного тока
20.4…27.6
Диапазон рабочих температур, °С
-30…+40
Выходной ток, А:
Габаритные размеры, мм
390х220х120
