Назначение изделия

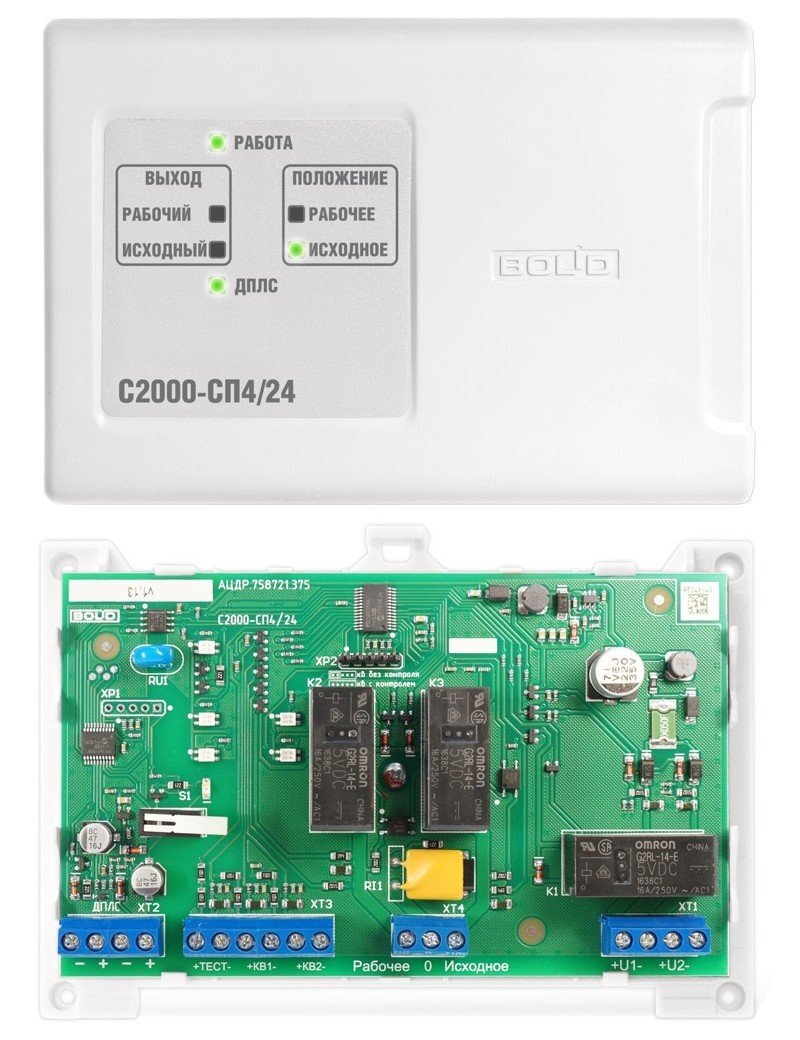

Блок сигнально-пусковой адресный предназначен для работы в составе комплексов технических средств пожарной автоматики, работающих в составе ИСО "Орион". Назначение блока – управление и контроль одного исполнительного устройства: воздушного клапана с электрическим приводом, входящего в состав систем пожаротушения.
Особенности
- С2000-СП4/24 для рабочего напряжения от 12 до 24 Вольт (переменного или постоянного тока)
- Управление двумя реле через контроллер «С2000-КДЛ» от пульта «С2000»/«С2000М» или АРМ «Орион»/«Орион Про»
- Программируемая логика управления реле.
- Контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ)
- Гальваническая развязка управляемых выходов от ДПЛС
- Получение сигналов от 2-х концевых выключателей состояния привода
- Возможно подключение внешней кнопки функционального теста
- Контроль вскрытия корпуса
- Световая индикация состояния прибора и выходов
- До 25 блоков к «С2000-КДЛ»
Количество выходов
2
Контролируемых сигнальных шлейфов
3
Максимальное коммутируемое напряжение, В
10.2…28.4
Степень защиты
IP20
Максимальный коммутируемый ток, А
3
Диапазон рабочих температур, °С
-30…+55
Максимальная коммутируемая мощность, ВА
72
Габаритные размеры, мм
156х107х39
Ток потребления, не более, мА
200
