Назначение изделия

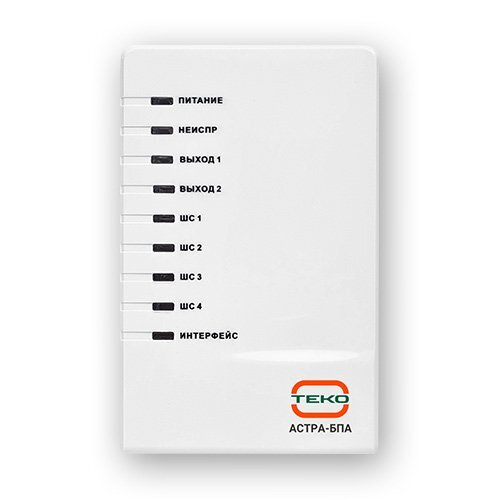

Блок сигнально-пусковой адресный предназначен для:
- контроля линии связи и управления устройствами системы оповещения и управления эвакуацией людей при пожаре (клапанами противодымной вентиляции, огнезадерживающими клапанами общеобменной вентиляции, дренчерными клапанами);
- контроля и запуска шкафов управления автоматикой (сигналы «Неисправность», «Авария», «Автоматика отключена» и «Вентилятор (насос, задвижка) включен»);
- контроля и управления лифтами и иными исполнительными устройствами, питающимися от напряжения 12 В или 24 В, по командам ППКОП, полученным по АЛС;
- контроля через встроенные двухпроводные ШС безадресных извещателей (устройств) пожарных, охранных, технологических (в том числе питающихся по ШС) и передачи извещений по АЛС через РПА в ППКОП.
Параметры шлейфов сигнализации:
- I-комм. (max), A
1.25
- количество шлейфов
4
Напряжение питания, B:
- напряжение в дежурном режиме, В
8.5…27.6
- от внешнего источника питания
10.5…28.7
- ток короткого замыкания ШС, не более, мА
30
Степень защиты
IP30
Параметры выходов:
Диапазон рабочих температур, °С
-30…+55
- кол-во выходов
2
Габаритные размеры, мм
135х85х39
- U-комм. (max), В
28.4
