Назначение изделия

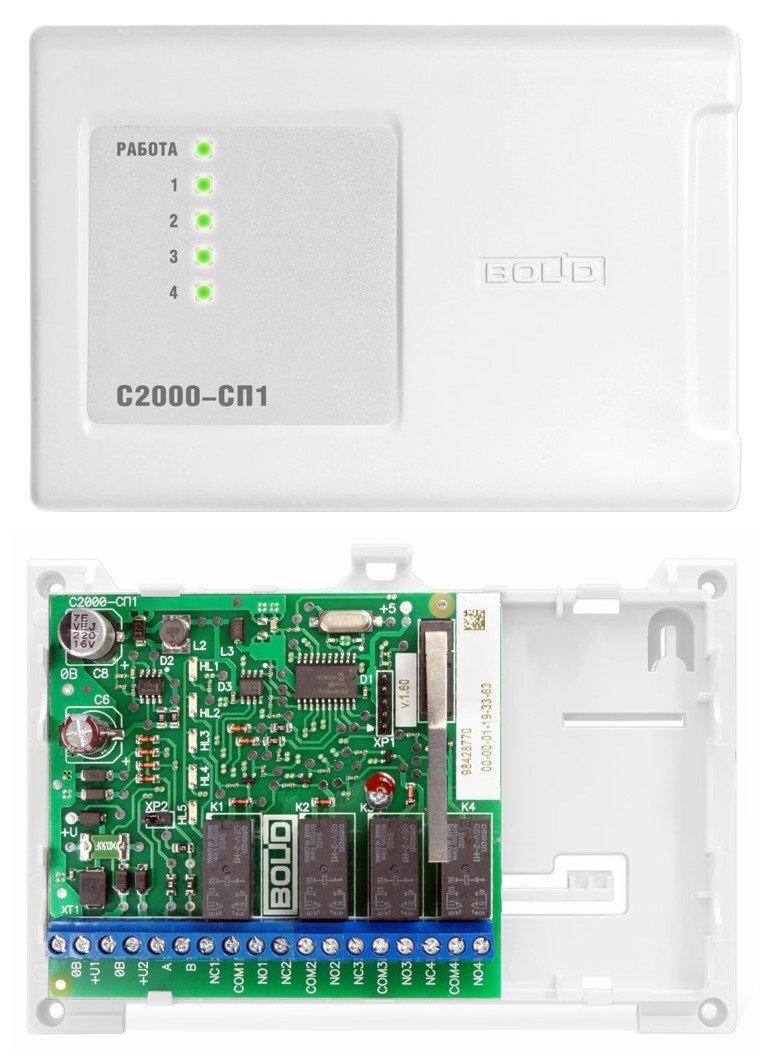

Блок предназначен для управления исполнительными устройствами (лампами, сиренами, электромагнитными замками и т.д.), выдачи тревожных извещений на пульт централизованного наблюдения (ПЦН) путем размыкания контактов реле, а также для осуществления взаимодействия с другими приборами и системами на релейном уровне.
Напряжение питания, B:
Параметры релейных выходов:
- от внешнего источника питания
10.2…28.4
- кол-во релейных выходов
4
Потребляемая мощность блока, Вт, не более
4
- тип релейных выходов
НО/НЗ
Ток потребления (без учета исполнительных устройств), мА, не более:
- коммутируемое напряжение, В
100
- при напряжении питания 12 В (все реле включены), не более
140
- коммутируемый ток, А
2
- при напряжении питания 12 В (все реле выключены), не более
20
- коммутируемая мощность каждого реле, Вт
30
- при напряжении питания 24 В (все реле включены), не более
70
Габаритные размеры, мм
156х107х39
- при напряжении питания 24 В (все реле выключены), не более
15
Масса блока, кг
0.3
