Назначение изделия

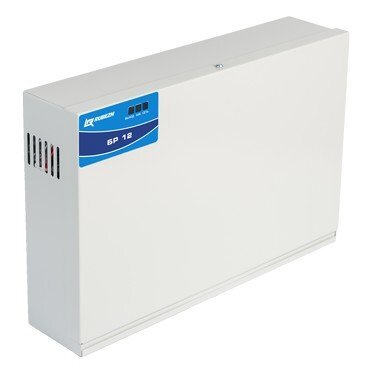

Боксы резервного электропитания серии БР предназначены для увеличения времени непрерывной работы от аккумуляторных батарей (АКБ) источников вторичного электропитания ИВЭПР производства ГК «Рубеж». БР предназначен для подключения к источникам соответствующих исполнений (обозначенных «БР»). Выход бокса подключается к клеммам «+Р» и «-Р» в ИВЭПР, тем самым увеличивая общую ёмкость АКБ. Вход БР подключается к сети ~230 В. При восстановлении сетевого напряжения бокс автоматически включает заряд установленных в нём аккумуляторных батарей.
Особенности
ВНИМАНИЕ! НЕ ДОПУСКАЕТСЯ ИСПОЛЬЗОВАНИЕ БОКСА РЕЗЕРВНОГО ПИТАНИЯ В КАЧЕСТВЕ САМОСТОЯТЕЛЬНОГО ИСТОЧНИКА ПИТАНИЯ.
В боксах следует всегда применять две АКБ с одинаковыми ёмкостями.
Дополнительное оборудование
(232485) - ИВЭПР 12/2 2х12 БР, источник питания
(237002) - ИВЭПР 12/2 2х12-Р БР, источник питания
(237004) - ИВЭПР 12/3,5 2х12 БР, источник питания
(237005) - ИВЭПР 12/3,5 2х12-Р БР, источник питания
(229078) - ИВЭПР 12/3,5 2х17 БР, источник питания
(237006) - ИВЭПР 12/3,5 2х17-Р БР, источник питания
(207800) - ИВЭПР 12/5 2х12 БР, источник питания
(237008) - ИВЭПР 12/5 2х12-Р БР, источник питания
(226079) - ИВЭПР 12/5 2х17 БР, источник питания
(237009) - ИВЭПР 12/5 2х17-Р БР, источник питания
Входное напряжение, В
140…265
Диапазон рабочих температур, °С
-25…+50
Параметры бокса резервного электропитания:
Габаритные размеры, мм
372х86х250
- ток, потребляемый боксом при работе от АКБ при отсутствии сетевого напряжения и при отключенной нагрузке, мА, не более
0.5
Масса, не более:
- ток зарядки АКБ, А (max)
2.2
- без АКБ
3 кг
- напряжение заряда АКБ, В
13.65
