Назначение изделия

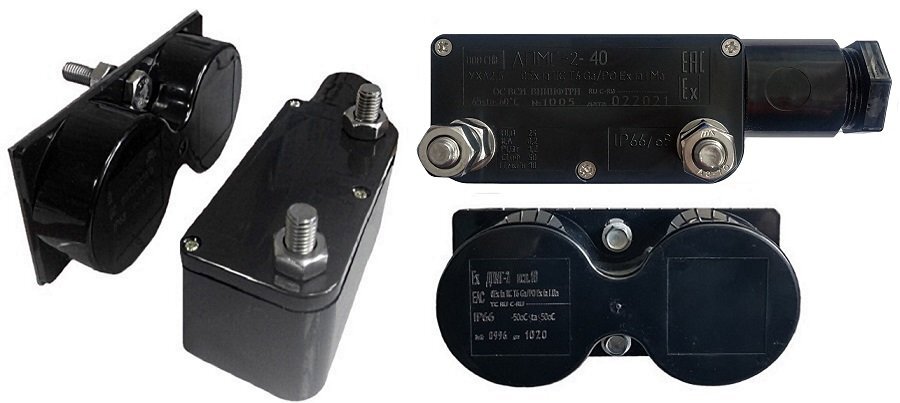

Датчики положения магнитогерконовые ДПМГ-2 предназначены для контроля положения перемещающихся отдельных конструкций и механизмов из магнитопроводных и не магнитопроводных материалов при выполнении различных технологических процессов.
Дополнительное оборудование
290893 К-02 (нержавейка), Кронштейн для магнита ИО 102-53/ДПМГ-26Ех/ДПМГ-2
290895 К-03 (нержавейка), Кронштейн для датчика ИО 102-53/ДПМГ-26Ех/ДПМГ-2
290892 К-02, Кронштейн для магнита ИО 102-53/ДПМГ-26Ех/ДПМГ-2, сталь СТ-3
290894 К-03, Кронштейн для датчика ИО 102-53/ДПМГ-26Ех/ДПМГ-2, сталь СТ-3
Тип контактов
Нормально замкнутые; на размыкание
Степень защиты
IP66/IP68
Расстояние между магнитом и герконом, мм:
Диапазон рабочих температур, °С
-65…+60
- при размыкании контактов, более
160
Габаритные размеры, мм:
- при замыкании контактов, менее
100
- корпус геркона
160х55х52
Максимально допустимые токи и напряжения:
- корпус магнита
150х70х38
- максимальное коммутируемое напряжение, В
250
Масса, не более, кг
3.25
- максимальный коммутируемый ток, А
2
