Назначение изделия

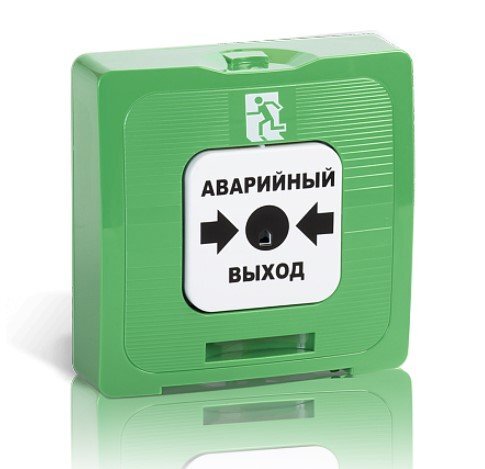

Элемент дистанционного управления ИР 513-10 предназначен для ручного управления различными инженерными системами с помощью нормально-замкнутых (НЗ) и нормально-разомкнутых (НР) контактов.
Особенности
ИР передают в двухпроводную линию связи сигнал о срабатывании при нажатии на кнопку. Активация осуществляется нажатием на кнопку с силой более 25 Н. После снятия усилия ИР остаются во включенном состоянии. Для возврата кнопки в исходное положение необходимо нажать на замок (через отверстие в центре кнопки) ключом, входящим в комплект поставки, либо любым штырем диаметром не более 3 мм. Для информации о состоянии ИР предусмотрен цветной флажок, изменяющий положение при срабатывании.
ИР 513-10 исп.1 – с двумя группами переключающихся контактов, расположенными на двух платах.
Дополнительное оборудование
(306123) - ЗСК-535 защитный сетчатый кожух для ИПР
Тип извещателя
2-х проводный (НЗ/НР)
Степень защиты
IP31
Максимальное коммутируемое напряжение, не более, В
125
Диапазон рабочих температур, °С
-40…+60
Максимальный коммутируемый ток, не более, мА
1 000
Масса, не более, кг
0.15
Габаритные размеры, мм
88х85х46
