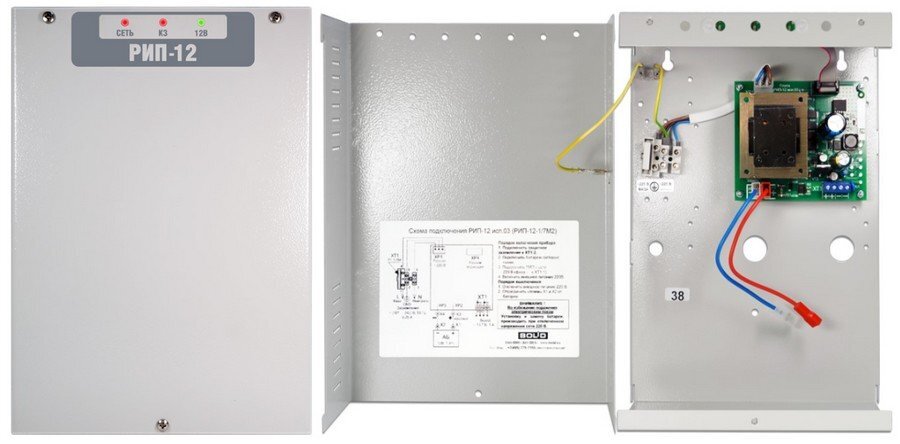

Назначение изделия
Предназначен для группового питания извещателей и приемно-контрольных приборов охранной и охранно-пожарной сигнализации, систем контроля и управления доступом, требующих резервного электропитания с напряжением 12 В постоянного тока.
Особенности
- защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
- защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
- контроль напряжения АБ и исправности цепей ее подключения
- автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
- защита от превышения допустимого напряжения на АБ
- световая индикация и звуковая сигнализация аварийных состояний
- работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
- выход «Авария сети» для дистанционной сигнализации
- тип монтажа – поверхностный, настенный
Комплектация
Вставка плавкая ВПТ6-2 (0,25 А), шуруп 1-4х30.20.019 ГОСТ1144-80 (3 шт.) дюбель 8х30 (3 шт.)
Тип устройства
Источник вторичного электропитания резервированный
Выходной ток, А:
Световая индикация
"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
- номинальный при наличии основного питания
1
Напряжение питания, B:
- максимальный при наличии основного питания
1.3
- от сети переменного тока
187…242
Тип используемого аккумулятора
12 В 7 А·ч
Потребляемый ток:
Количество аккумуляторов, шт
1
- при питании от сети переменного тока, А
0.25
Защита от короткого замыкания
Есть
Выходное напряжение, В:
Защита аккумулятора от глубокого разряда
Есть
- при питании от сети переменного тока
13…14.2
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
9.5…10.5
- при питании от аккумуляторной батареи
9.5…13.5
Диапазон рабочих температур, °С
-10…+40
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
30
Габаритные размеры, мм
220х200х80
