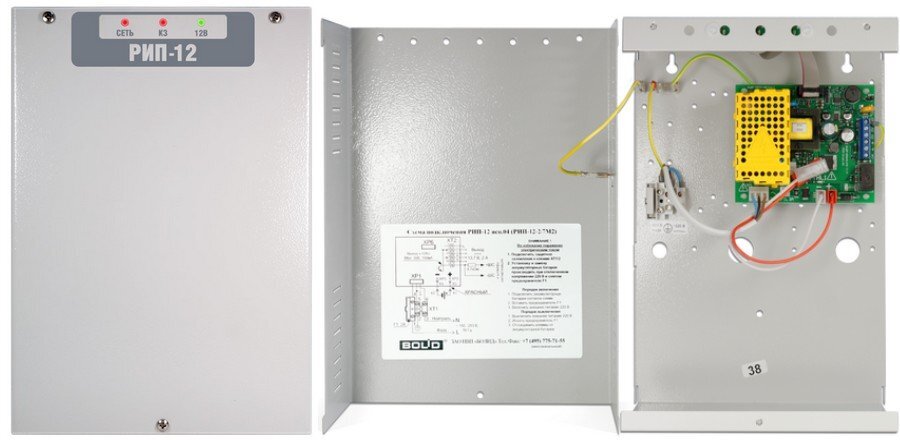

Назначение изделия
Предназначен для группового питания извещателей и приемно-контрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 12 В постоянного тока.
Особенности
- защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
- защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
- контроль напряжения АБ и исправности цепей ее подключения
- автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
- защита от превышения допустимого напряжения на АБ
- световая индикация и звуковая сигнализация аварийных состояний
- работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
- выход «Авария сети» для дистанционной сигнализации
- тип монтажа – поверхностный, настенный
Тип устройства
Источник вторичного электропитания резервированный
Выходной ток, А:
Световая индикация
"Наличие сети"; "Состояние АКБ. ЗАРЯД"; "Нагрузка"
- номинальный при наличии основного питания
2
Диагностические выходы
тип "ОК": "Авария"
- максимальный при наличии основного питания
3
Напряжение питания, B:
Тип используемого аккумулятора
12 В 4.5 или 7 А·ч
- от сети переменного тока
175…250
Количество аккумуляторов, шт
1
Потребляемый ток:
Защита от короткого замыкания
Есть
- при питании от сети переменного тока, А
0.3
Защита аккумулятора от глубокого разряда
Есть
Выходное напряжение, В:
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
9.6…10.8
- при питании от сети переменного тока
13…14.2
Степень защиты
IP20
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
20
Габаритные размеры, мм
280х200х100
