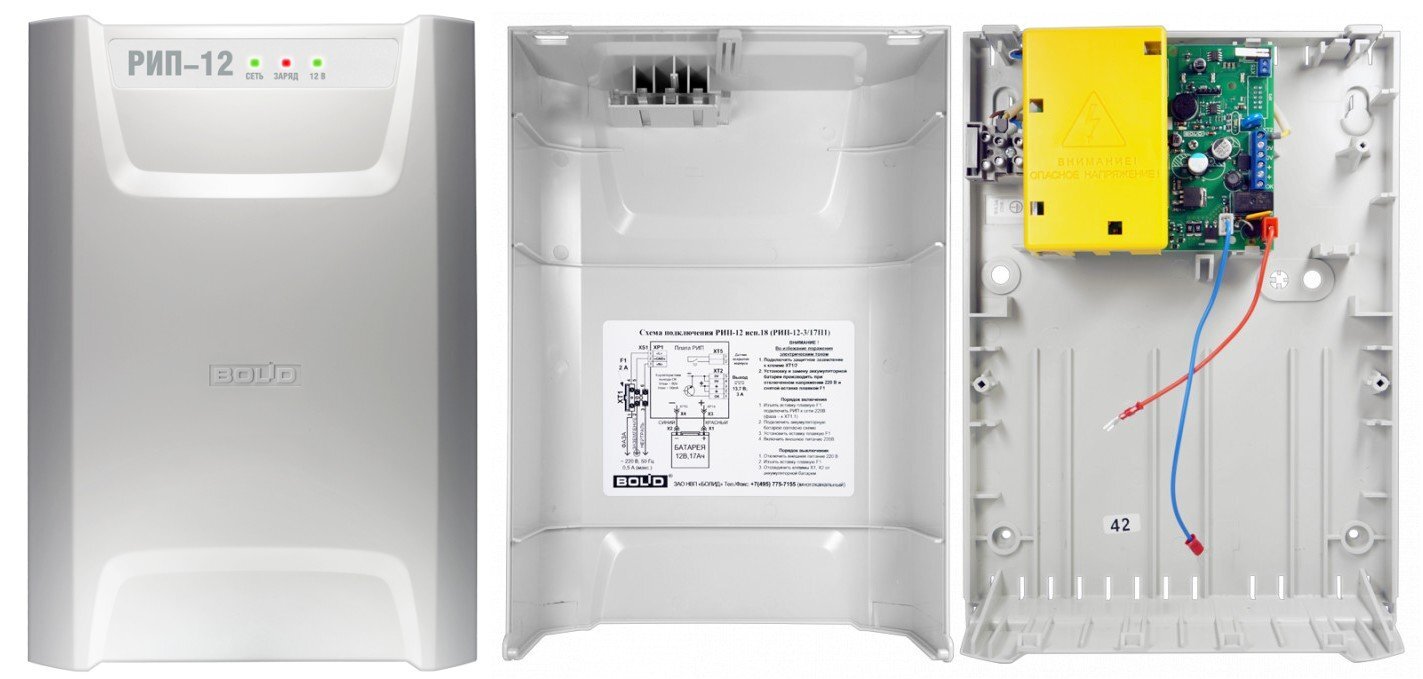

Назначение изделия
Блок бесперебойного питания предназначен для бесперебойного электропитания устройств и приборов охранно-пожарной сигнализации и активных датчиков напряжением 12В постоянного тока.
Особенности
* - Защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
* - Защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
* - Контроль напряжения АБ и исправности цепей ее подключения
* - Автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
* - Защита от превышения допустимого напряжения на АБ
* - Световая индикация и звуковая сигнализация аварийных состояний
* - Работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
* - Выход «Авария сети» для дистанционной сигнализации
* - Тип монтажа – поверхностный, настенный
Тип устройства
Источник вторичного электропитания резервированный
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
120
Световая индикация
"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
Выходной ток, А:
Диагностические выходы
тип "ОК": "Авария"
- номинальный при наличии основного питания
3
Напряжение питания, B:
- максимальный при наличии основного питания
4
- от сети переменного тока
150…250
Тип используемого аккумулятора
12 В 17 А·ч
Потребляемая мощность:
Количество аккумуляторов, шт
1
- от сети переменного тока
100 ВА
Защита от короткого замыкания
Есть
Потребляемый ток:
Защита аккумулятора от глубокого разряда
Есть
- при питании от сети переменного тока, А
0.5
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
9.6…10.8
- при питании от резервного источника питания, А
0.04
Степень защиты
IP30
Выходное напряжение, В:
Диапазон рабочих температур, °С
-10…+40
- при питании от сети переменного тока
13…14.2
Габаритные размеры, мм
230х320х110
- при питании от аккумуляторной батареи
9.5…13.5
