Назначение изделия
Предназначен для работы в составе ИСО «Орион» для питания извещателей, приборов ОПС, СКУД и пожарной автоматики. Соответствует Техническому регламенту и сертифицирован по ГОСТ Р 53325-2009.

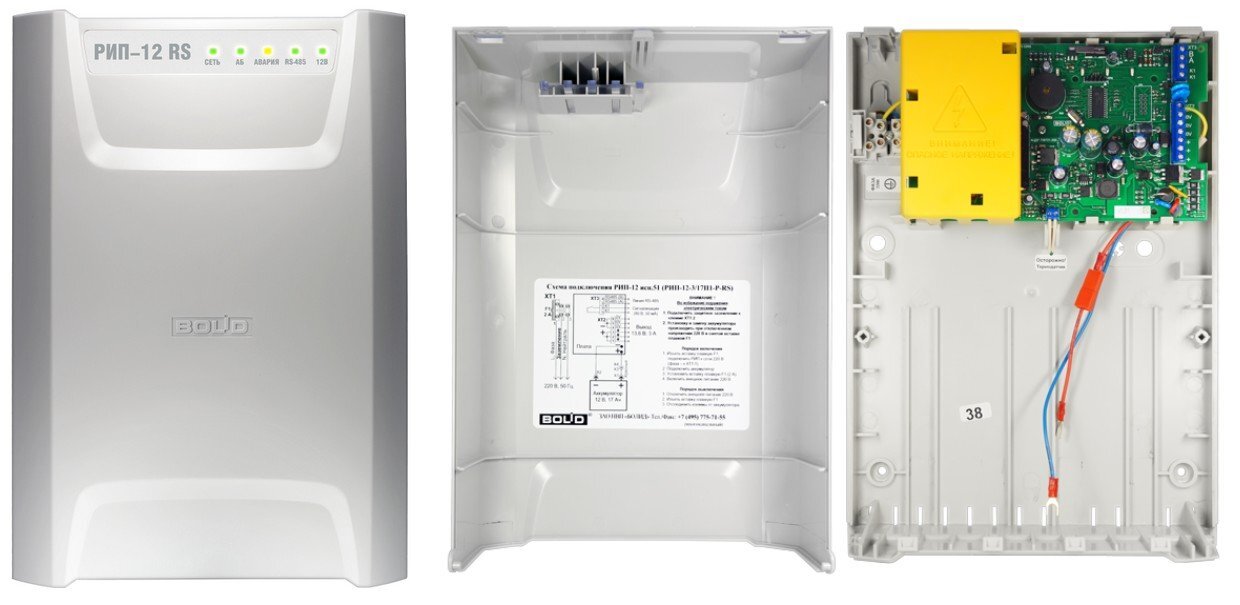

Компактный корпус из пластика, не поддерживающего горение.
В ИСО «Орион» РИП-12-3-/17П1-Р-RS взаимодействует с пультом С2000M или АРМ «Орион Про», передает данные и получает команды управления по интерфейсу RS-485.
Особенности
* - Передача событий на пульт "С2000М" или АРМ "Орион Про":
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
- "Перегрузка источника питания" (выходной ток РИП более 3,5 А)
- "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи (АБ) в заданных пределах)
- "Неисправность источника питания" (при выходном напряжении ниже 10 В или выше 14,5 В)
- "Неисправность батареи" (напряжение (АБ) ниже нормы, либо её внутреннее сопротивление выше предельно допустимого)
- "Тревога взлома" (корпус РИП открыт)
- "Отключение выходного напряжения"
*- Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
- напряжения в сети
- напряжения на АБ
- напряжения на выходе
- тока нагрузки
* - Расширенный диапазон входного напряжения сети
* - Защита с автоматическим восстановлением работоспособности от:
- превышения выходного напряжения
- перегрузок по выходу
- "переполюсовки" АБ
- замыкания клемм подключения АБ
* - Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
- автоматическая проверка состояния АБ тестовой нагрузкой
- измерение емкости АБ
- расчет времени работы в резервном режиме с учетом реального тока нагрузки
- программируемый таймер-счетчик времени наработки АБ
- отключение АБ при ее разряде и превышении допустимого напряжения
- автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
- контроль тока и напряжения зарядного устройства (ЗУ)
* - Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
- наличие или нарушение связи по интерфейсу RS-485
- короткое замыкание или перегрузка по выходу
- заряд АБ
- необходимость замены АБ или проведения технического обслуживания
- отключение АБ при её разряде
- неисправность ЗУ
- отключение выхода РИП в аварийных ситуациях
* - Энергонезависимый буфер событий
* - Релейный выход для сигнала "Неисправность"
* - Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG
Тип устройства
Источник вторичного электропитания резервированный
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
120
Световая индикация
"Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка"
Выходной ток, А:
Диагностические выходы
тип "СК": "АВАРИЯ"; RS-485
- номинальный при наличии основного питания
3
Напряжение питания, B:
- максимальный при наличии основного питания
4
- от сети переменного тока
150…250
Тип используемого аккумулятора
12 В 17 А·ч
Потребляемая мощность:
Количество аккумуляторов, шт
1
- от сети переменного тока
120 ВА
Защита от короткого замыкания
Есть
Потребляемый ток:
Защита аккумулятора от глубокого разряда
Есть
- при питании от сети переменного тока, А
0.7
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
9.6…10.8
- при питании от резервного источника питания, А
0.04
Степень защиты
IP30
Выходное напряжение, В:
Диапазон рабочих температур, °С
-10…+40
- при питании от сети переменного тока
13…14.2
Габаритные размеры, мм
230х320х110
- при питании от аккумуляторной батареи
9.5…13.5
