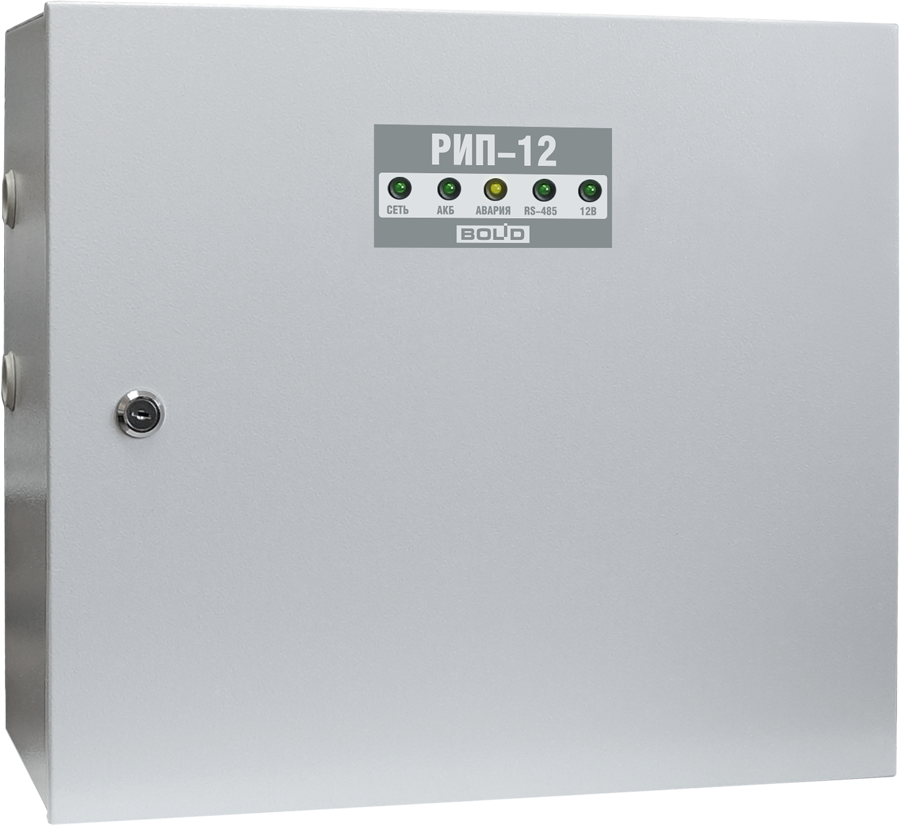

Назначение изделия
Предназначен для питания извещателей, приборов охранно-пожарной сигнализации, СКУД и пожарной автоматики в составе ИСО "Орион".
Особенности
* - Передача событий на пульт "С2000М" или АРМ "Орион Про":
- "Сброс прибора" (при включении питания РИП);
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В);
- "Восстановление сети" (сетевое напряжение питания в пределах 150…250 В);
- "Перегрузка источника питания" (выходной ток РИП более 7,5 А);
- "Перегрузка источника устранена" (выходной ток РИП менее 7,5 А);
- "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи в заданных пределах);
- "Восстановление ЗУ" (ЗУ обеспечивает напряжение и ток для заряда батареи в заданных пределах);
- "Неисправность источника питания" (при подключённом сетевом напряжении РИП не обеспечивает выполнение п. 1.2.3);
- "Восстановление питания" (при подключённом сетевом напряжении РИП обеспечивает выполнение п. 1.2.3);
- "Неисправность батареи" (напряжение на батарее ниже 7 В или не подключена);
- "Ошибка теста АБ" (внутреннее сопротивление батареи выше предельно допустимого – требуется замена или техническое обслуживание);
- "Разряд батареи" (напряжение на батарее ниже 11 В, при отсутствии сетевого напряжения);
- "Требуется обслуживание" (время наработки батареи истекло, требуется заменить батарею);
- "Восстановление батареи" (напряжение батареи выше 10 В, заряд батареи возможен);
- "Тревога взлома" (корпус РИП открыт);
- "Восстановление зоны контроля взлома" (корпус РИП закрыт);
- "Отключение выходного напряжения" (РИП отключил выходное напряжение при отсутствии напряжения в сети и разряде батареи).
- "Подключение выходного напряжения" (РИП подключил выходное напряжение при появлении напряжения в сети).
* - Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
- Напряжение в сети;
- Напряжение на каждой АБ;
- Напряжение на выходе;
- Ток нагрузки;
- Температуры внутри корпуса РИП.
* - Расширенный диапазон входного напряжения сети.
* - Защита с автоматическим восстановлением работоспособности от:
- Превышения выходного напряжения;
- Перегрузок по выходу;
- "Переполюсовки" АБ;
- Замыкания клемм подключения АБ.
* - Интеллектуальный контроль каждой аккумуляторной батареи и управление их зарядом:
- Автоматическая проверка состояния каждой АБ тестовой нагрузкой;
- Измерение общей емкости установленных АБ;
- Расчет времени работы в резервном режиме с учетом реального тока нагрузки и степени заряда;
- Программируемый таймер-счетчик времени наработки АБ;
- Отключение АБ при ее разряде и превышении допустимого напряжения;
- Контроль тока и напряжения зарядного устройства (ЗУ).
- Световая индикация и звуковая сигнализация:
- Наличие сетевого напряжения;
- Выход сетевого напряжения за пределы нормы (ниже 150 В или выше 250 В);
- Наличие или нарушение связи по интерфейсу RS-485;
- Короткое замыкание или перегрузка по выходу;
- Заряд АБ;
- Необходимость замены АБ или проведения технического обслуживания;
- Отключение АБ при ее разряде;
- Неисправность ЗУ;
- Отключение выхода РИП в аварийных ситуациях.
* - Энергонезависимый буфер событий.
* - Релейный выход для сигнала "Неисправность".
* - Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле, корректировка показаний сетевого вольтметра, отключения событий по АКБ с помощью программы UPROG
Тип устройства
Источник вторичного электропитания резервированный
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
80
Световая индикация
"Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка"
Выходной ток, А:
Диагностические выходы
тип "СК": "Неисправность"
- номинальный при наличии основного питания
6
Напряжение питания, B:
- максимальный при наличии основного питания
8
- от сети переменного тока
150…250
Тип используемого аккумулятора
12 В 40 А·ч
Потребляемая мощность:
Количество аккумуляторов, шт
2
- от сети переменного тока
225 ВА
Защита от короткого замыкания
Есть
Потребляемый ток:
Защита аккумулятора от глубокого разряда
Есть
- при питании от сети переменного тока, А
1.5
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
9.6…10.8
- при питании от резервного источника питания, А
0.07
Степень защиты
IP30
Выходное напряжение, В:
Диапазон рабочих температур, °С
-10…+40
- при питании от сети переменного тока
13…14.2
Габаритные размеры, мм
450х400х210
- при питании от аккумуляторной батареи
9.5…13.5
