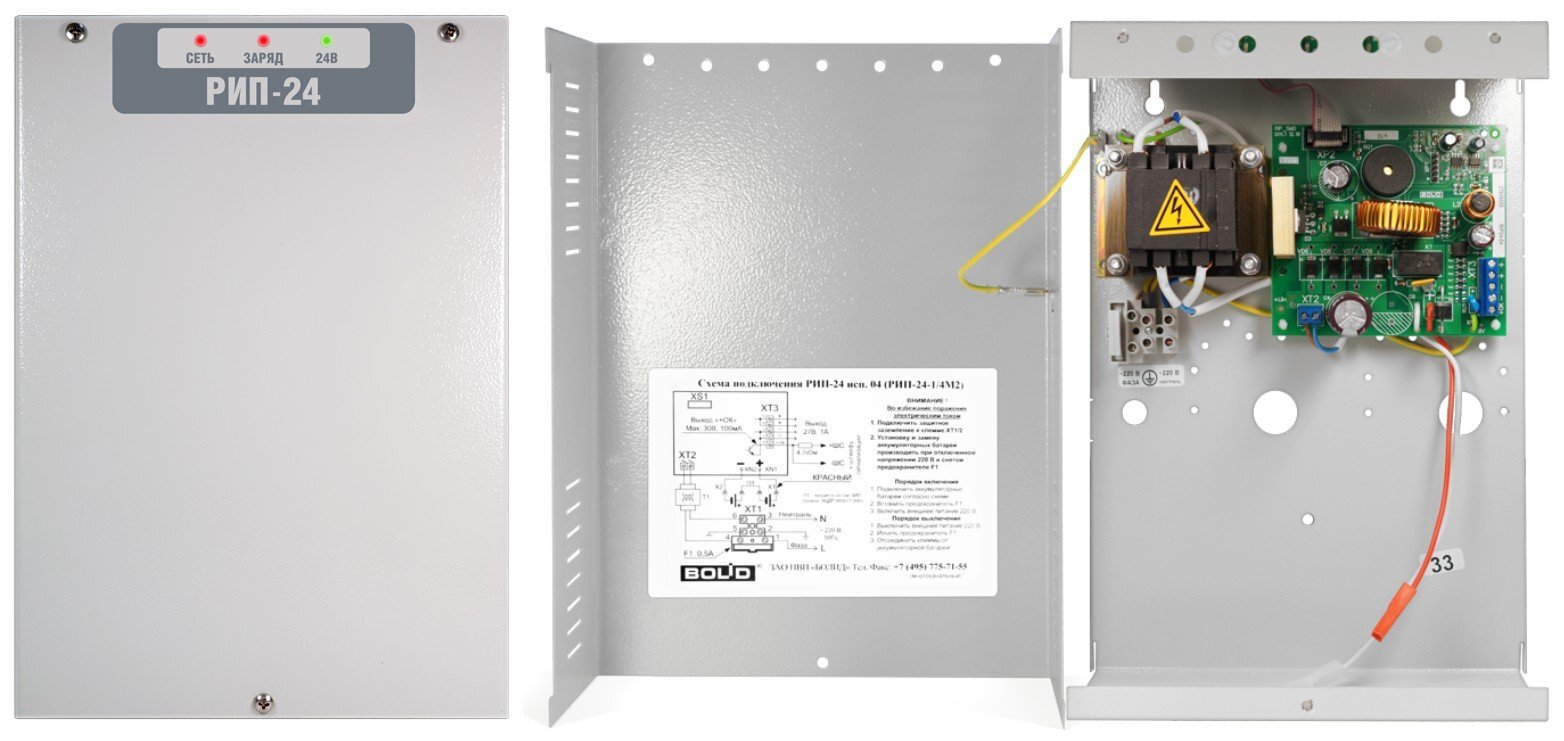

Назначение изделия
Предназначен для группового питания извещателей и приемно-контрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 24 В постоянного тока.
Особенности
- защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
- защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
- контроль напряжения АБ и исправности цепей ее подключения
- автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
- защита от превышения допустимого напряжения на АБ
- световая индикация и звуковая сигнализация аварийных состояний
- работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
- выход "Авария сети" для дистанционной сигнализации
- тип монтажа – настенный, навесной
Комплектация
Вставка плавкая ВПТ6-5 (0,5 А), шуруп 1-4х30 с втулкой 4х35 (3 шт.), провод
Тип устройства
Источник вторичного электропитания резервированный
Выходной ток, А:
Световая индикация
"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
- номинальный при наличии основного питания
1
Диагностические выходы
тип "ОК": "Авария"
- максимальный при наличии основного питания
1.5
Напряжение питания, B:
Тип используемого аккумулятора
12 В 4.5 А·ч
- от сети переменного тока
187…250
Количество аккумуляторов, шт
2
Потребляемый ток:
Защита от короткого замыкания
Есть
- при питании от сети переменного тока, А
0.4
Защита аккумулятора от глубокого разряда
Есть
Выходное напряжение, В:
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
19.2…21.6
- при питании от сети переменного тока
26.8…27.8
Степень защиты
IP20
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
30
Габаритные размеры, мм
220х200х80
