Назначение изделия

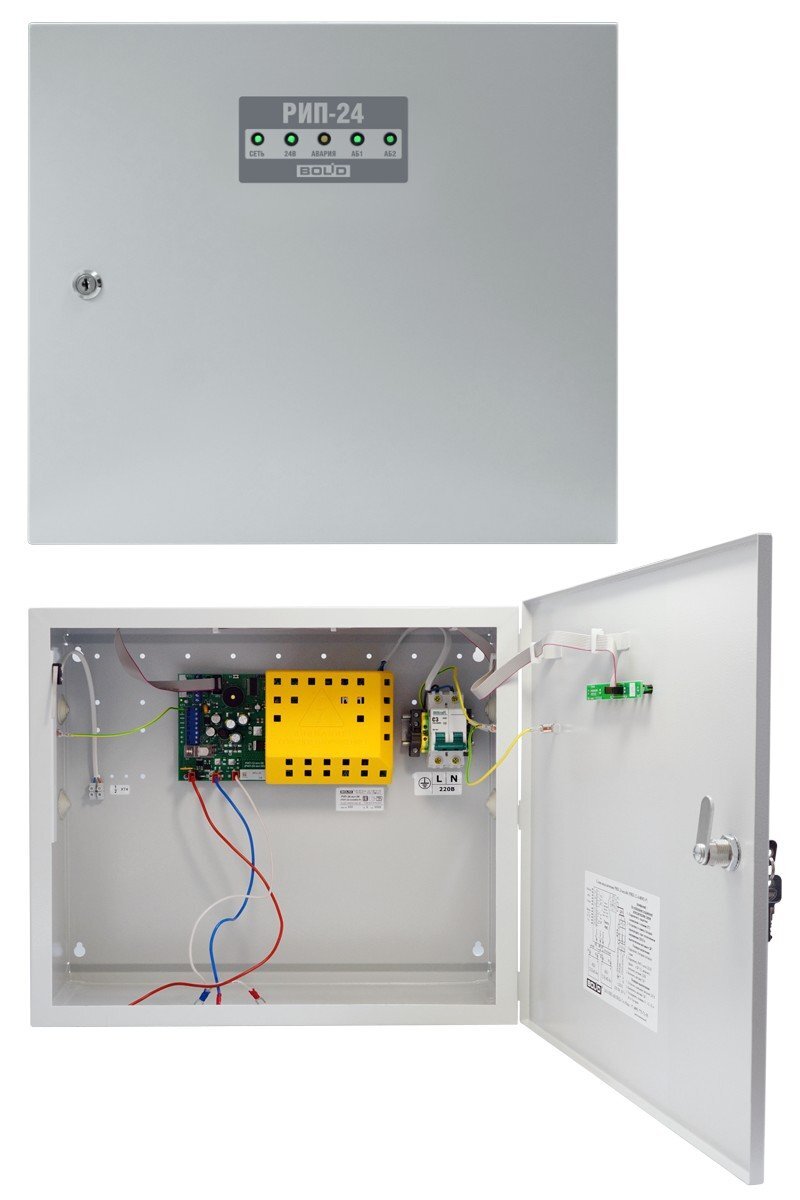

Резервированный источник питания аппаратуры ОПС РИП-24 исп. 06 предназначен для группового питания извещателей и приемно-контрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 24 В постоянного тока.
Особенности
* - Защита с автоматическим восстановлением работоспособности:
- от превышения выходного напряжения
- от перегрузок по выходу
- от «переполюсовки» аккумуляторных батарей (АБ)
- от замыкания клемм подключения АБ
* - Контроль:
- сетевого напряжения
- величины выходного напряжения
- величины напряжения АБ
* - Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
* - Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при её разряде
- отключение выхода РИП
* - Контроль вскрытия корпуса
* - Индивидуальный контроль напряжений на каждой из двух установленных АБ
* - Встроенный двухполюсный выключатель сетевого напряжения - автомат защиты
* - Длительное время резервирования
Тип устройства
Источник вторичного электропитания резервированный
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
200
Световая индикация
"Наличие сети"; "Состояние АКБ1"; "Состояние АКБ2"; "Нагрузка"; "Авария"
Выходной ток, А:
Диагностические выходы
тип "СК": "Наличие сети"; "Состояние АКБ"; "Нагрузка"
- номинальный при наличии основного питания
4
Напряжение питания, B:
- максимальный при наличии основного питания
5
- от сети переменного тока
150…250
Тип используемого аккумулятора
12 В 26 или 40 А·ч
Потребляемая мощность:
Количество аккумуляторов, шт
2
- от сети переменного тока
225 ВА
Защита от короткого замыкания
Есть
Потребляемый ток:
Защита аккумулятора от глубокого разряда
Есть
- при питании от сети переменного тока, А
1.5
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
19.8…21
- при питании от резервного источника питания, А
0.07
Степень защиты
IP30
Выходное напряжение, В:
Диапазон рабочих температур, °С
-10…+40
- при питании от сети переменного тока
26.6…27.8
Габаритные размеры, мм
450х400х210
