Назначение изделия

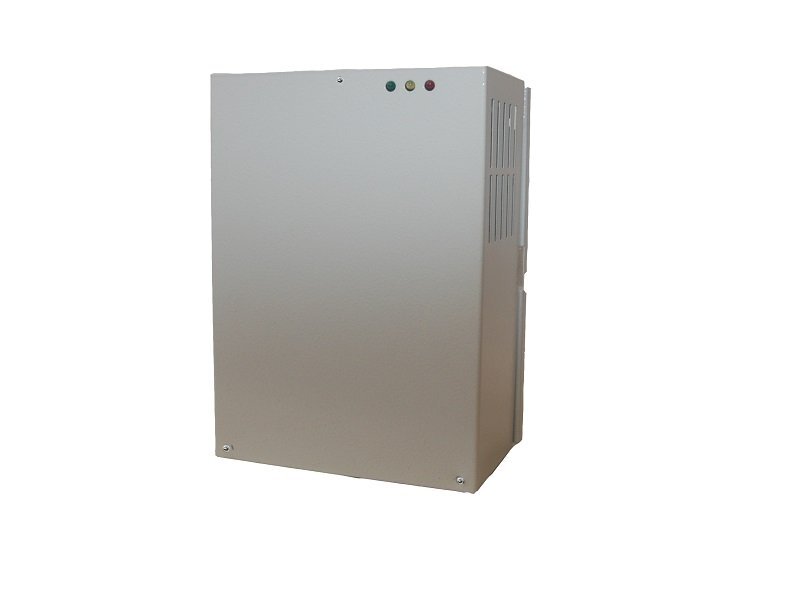

Источник вторичного электропитания, резервированный Optimus 1250-RM-12 предназначен для обеспечения бесперебойного электропитания
потребителей при номинальном напряжении 12В постоянного тока и токе потребления до 5А.
Особенности
На печатной плате расположены винтовые клеммники для подключения нагрузки, разделенные на 4 независимые канала.
Нагрузочная способность первого канала – 5А, остальных – 2А. При этом продолжительный суммарный ток по всем каналам не должен превышать 5А (допускается кратковременное превышение до 5,5А).
Состояние каждого канала индицируется соответствующим светодиодом (светодиод горит – данный канал под напряжением). В случае короткого замыкания по какому-либо каналу или при превышении допустимого тока – соответствующий канал отключается, не влияя на состояние соседних. Кроме того, имеющимся на плате выключателем, можно обесточить все каналы выходного разъема одновременно.
Тип устройства
Источник вторичного электропитания резервированный
Тип используемого аккумулятора
12 В 12 А·ч
Световая индикация
"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
Количество аккумуляторов, шт
1
Напряжение питания, B:
Защита от короткого замыкания
Есть
- от сети переменного тока
160…240
Защита аккумулятора от глубокого разряда
Есть
Выходное напряжение, В:
Степень защиты
IP44
- при питании от сети переменного тока
12.5…14.5
Диапазон рабочих температур, °С
-10…+40
Выходной ток, А:
Габаритные размеры, мм
180х250х110
- максимальный ток нагрузки
5 (суммарный по всем каналам)
