Назначение изделия
- Импульсный резервированный источник вторичного электропитания PS-1240 предназначен для обеспечения круглосуточным бесперебойным питанием систем охранно-пожарной сигнализации и других потребителей с номинальным напряжением питания 12В;
- Источник подключается к платам серии Sпо шине RS-485 для обмена информацией и настройки параметров;
- Источник обеспечивает питание нагрузки постоянным стабилизированным напряжением и заряд аккумуляторной батареи (АКБ) при наличии сетевого напряжения и автоматический переход на питание нагрузки от АКБ при отключении сетевого напряжения;
- Источник защищает АКБ от глубокого разряда и переполюсовки, имеет электронную защиту от перегрузки, перегрева и замыкания в нагрузке, оснащен гальванически развязанными выходами: «F220» – питание от сети, «FA» - неисправность.
- Подключение сетевого напряжения, АКБ, нагрузки, «F220» и «FA» производится при помощи клеммных соединителей;

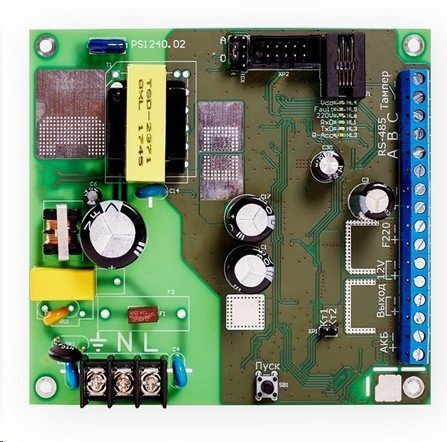

- Источник выполнен в бескорпусном исполнении (плата) для установки в бокс монтажный металлический.
Тип устройства
Источник вторичного электропитания резервированный
- максимальный ток нагрузки
3.5
Световая индикация
"Сеть"; "Резерв"
Тип используемого аккумулятора
12 В 7 А·ч
Напряжение питания, B:
Количество аккумуляторов, шт
1
- от сети переменного тока
187…253
Защита от короткого замыкания
Есть
Выходное напряжение, В:
Защита аккумулятора от глубокого разряда
Есть
- при питании от сети переменного тока
13.5…14.2
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
10.0…10.8
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
50
Диапазон рабочих температур, °С
-20…+50
Выходной ток, А:
Габаритные размеры, мм
115х105х40
- номинальный ток нагрузки
3.2
