Особенности
Исполнение ВО означает, что данный источник включён в Список технических средств безопасности и рекомендован для применения в подразделениях вневедомственной охраны МВД России.
Особенностью является раздельная дистанционная сигнализация в виде четырех электромагнитных реле: наличия напряжения сети 230 В, наличия исправной АКБ, предварительного разряда АКБ (на 85%), вскрытия корпуса.
В состав схемы ИВЭПР 112-2-2 входит электронный ключ, позволяющий постоянно тестировать наличие и состояние аккумуляторной батареи, а также управлять процессом её заряда. Зарядный ток находится в обратной зависимости от степени заряда АКБ. Таким образом, по мере заряда АКБ величина зарядного тока уменьшается и в конечном итоге остаётся на уровне компенсации саморазряда АКБ. Электронная схема, компенсируя саморазряд, поддерживает напряжение на АКБ на максимальном уровне, при этом полностью исключена ситуация перезаряда АКБ. Источник не производит заряд АКБ с напряжением ниже 10 В, поскольку глубоко разряженные АКБ являются, как правило, неисправными и непригодными к эксплуатации.
Импульсная схема ИВЭПР обеспечивает высокий коэффициент полезного действия, что снижает затраты на электроэнергию при эксплуатации, а также сводит к минимуму тепловыделение источника, которое негативно сказывается на сроке службы аккумуляторной батареи.
Источник обеспечивает низкий уровень высокочастотных помех за счёт оптимальной топологии печатной платы и помехоподавляющих элементов.
Тип устройства

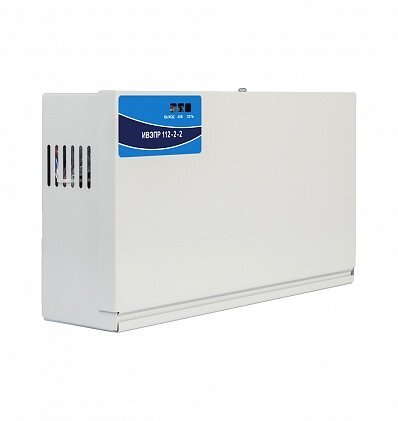

Источник вторичного электропитания резервный
Выходной ток, А:
Световая индикация
"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"; "Авария"
- номинальный при наличии основного питания
2
Диагностические выходы
тип "ОК": "Наличие сети"; "Состояние АКБ. РАЗРЯД";"Состояние АКБ. АВАРИЯ; тип "СК": "Тампер"
- максимальный при наличии основного питания
4
Напряжение питания, B:
Тип используемого аккумулятора
12 В 12 А·ч
- от сети переменного тока
140…265
Количество аккумуляторов, шт
2
Потребляемая мощность:
Защита от короткого замыкания
Есть
- от сети переменного тока
70 Вт
Защита аккумулятора от глубокого разряда
Есть
Потребляемый ток:
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
10…10.8
- при питании от резервного источника питания, А
0.04
Ток заряда аккумуляторной батареи, А
0.4
Выходное напряжение, В:
Степень защиты
IP20
- при питании от сети переменного тока
13.3…13.8
Диапазон рабочих температур, °С
-25…+50
- при питании от аккумуляторной батареи
10.8…13.5
Габаритные размеры, мм
324х111х182
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
100
