Назначение изделия
Источник питания номинальным постоянным напряжением 24 В и выходным током до 2,5 А. Предназначен для стабильного бесперебойного электропитания систем охранной и пожарной сигнализации, пожаротушения, дымоудаления и оповещения.
Особенности

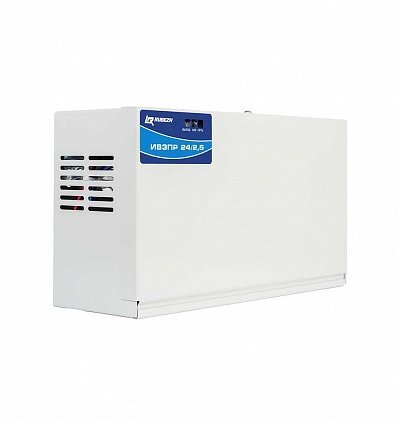

Источник питания выполнен в металлическом корпусе с возможностью установки двух 12-вольтовых АКБ, соединяемых последовательно. Источник сертифицирован на соответствие ГОСТ Р 53325-2009.
В состав схемы ИВЭПР 24/2,5 входит «электронный ключ», позволяющий постоянно тестировать наличие и уровень напряжения аккумуляторной батареи, а также управлять процессом её заряда. Зарядный ток находится в обратной зависимости от степени заряда АКБ. Таким образом, по мере заряда АКБ величина зарядного тока уменьшается и в конечном итоге остаётся на уровне компенсации саморазряда АКБ. Электронный ключ, компенсируя саморазряд, поддерживает напряжение на АКБ на максимальном уровне, при этом полностью исключена ситуация перезаряда АКБ. Источник не производит заряд АКБ с напряжением ниже 10 В (каждая), поскольку глубоко разряженные АКБ являются, как правило, неисправными и непригодными к эксплуатации.
Импульсная схема ИВЭПР обеспечивает высокий коэффициент полезного действия, что снижает затраты на электроэнергию при эксплуатации, а также сводит к минимуму тепловыделение источника, которое негативно сказывается на сроке службы аккумуляторной батареи.
Дополнительное оборудование
(237018) - БР 24 2х12, Бокс резервного питания
(237046) - БР 24 2х17, Бокс резервного питания
(251023) - БР 24 2х40, Бокс резервного питания
Тип устройства
Источник вторичного электропитания резервный
Выходной ток, А:
Световая индикация
"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
- номинальный при наличии основного питания
2.5
Диагностические выходы
тип "ОК": "Авария"
- максимальный при наличии основного питания
3
Напряжение питания, B:
Тип используемого аккумулятора
12 В 17 А·ч
- от сети переменного тока
130…265
Количество аккумуляторов, шт
2
Потребляемая мощность:
Защита от короткого замыкания
Есть
- от сети переменного тока
85 Вт
Защита аккумулятора от глубокого разряда
Есть
Потребляемый ток:
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
20.3…21.3
- при питании от резервного источника питания, А
0.04
Ток заряда аккумуляторной батареи, А
0.4
Выходное напряжение, В:
Степень защиты
IP20
- при питании от сети переменного тока
26.8…27.6
Диапазон рабочих температур, °С
-10…+50
- при питании от аккумуляторной батареи
20.3…27.0
Габаритные размеры, мм
372х86х253
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
100
