Назначение изделия

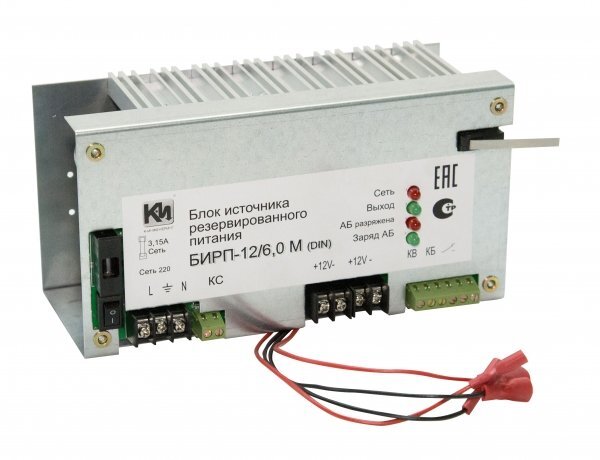

Блок источника резервированного питания БИРП М (DIN) предназначен для гарантированного электроснабжения постоянным током технических средств охраны, сигнализации и связи.
При отсутствии напряжения в сети переменного тока блок автоматически обеспечивает питание электропотребителей от устанавливаемой в него аккумуляторной батареи.
Блок соответствует требованиям: «Технический регламент о требованиях пожарной безопасности» (Федеральный закон от 22.07.2008 №123- ФЗ), ГОСТ Р 53325-2012 « Техника пожарная. Технические средства пожарной автоматики. Общие технические требования. Методы испытаний».
Блок обеспечивает автоматическое отключение и заряд АБ, а также защиту от неправильного подключения (переполюсовки) аккумуляторной батареи.
Блок снабжен электронными защитами от короткого замыкания и превышения выходного напряжения.
В блоке предусмотрены информационные выходы «Контроль Сети (КС)», «Контроль батареи (КБ)», выходы «Контроль выхода (КВ)» и «Тампер» для передачи информации во внешние цепи о наличии сетевого напряжения, напряжения АКБ, выходного напряжения и о вскрытии корпуса соответственно.
Особенности
- крепление на DIN рейку 35мм;
- три информационных выхода;
- автоматическая защита от перегрузки и от короткого замыкания короткого замыкания;
- защита от неправильного подключения АБ (переполюсовка);
- защита АБ от глубокого разряда;
- защита от превышения выходного напряжения;
- сетевой выключатель;
- колодки барьерного типа.
Тип устройства
Источник вторичного электропитания резервированный
- номинальный при наличии основного питания
6
Световая индикация
"Наличие сети"; "Выход"; "Состояние АКБ - Разряжена"; "Состояние АКБ - Заряд"
- максимальный при наличии основного питания
6.5
Диагностические выходы
тип "СК": "Наличие сети"; "Контроль АКБ"; "Нагрузка"; "Тампер корпуса"
Тип используемого аккумулятора
12 В 12 А·ч
Напряжение питания, B:
Количество аккумуляторов, шт
2
- от сети переменного тока
150…242
Защита от короткого замыкания
Есть
Потребляемый ток:
Защита аккумулятора от глубокого разряда
Есть
- при питании от сети переменного тока, А
0.7
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
10…11
Выходное напряжение, В:
Ток заряда аккумуляторной батареи, А
0.6…0.8
- при питании от сети переменного тока
12
Степень защиты
IP30
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
40
Диапазон рабочих температур, °С
-10…+40
Выходной ток, А:
Габаритные размеры, мм
190х100х90
