Назначение изделия

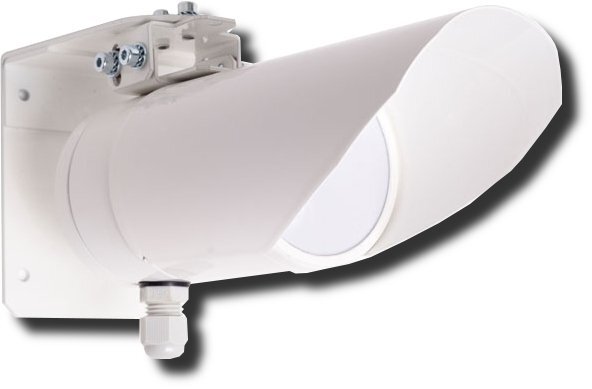

Извещатель охранный инфракрасный пассивный ИД2-50Ш исп.5 предназначен для выдачи тревожного извещения при пересечении нарушителем зоны обнаружения.
Применяется для построения рубежей охраны на открытых площадках и периметрах объектов. Рекомендуется для применения при пониженных температурах окружающей среды.
Извещатель реагирует на изменение уровня ИК-излучения при пересечении человеком зоны обнаружения.
Особенности
- форма зоны обнаружения - шторная;
- индикация режимов “Тревога” и “Неисправность” (с возможностью отключения);
- шлейф передачи извещения “Тревога”;
- шлейф передачи извещения “Неисправность”;
- плавная регулировка порога срабатывания;
- блок клемм расположен внутри корпуса прибора;
- улучшенный юстировочный узел;
- четыре режима обнаружения;
- автоматический подогрев электроники.
Дополнительное оборудование
(254553) КВ-949, Выносной кронштейн для установки извещателей ИД, ИД2, ИКС-1. Величина выноса 360 мм
(252182) КТ-1, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепление на круглую трубу 50...100 мм
(259011) КТ-2650, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепление к трубе квадратного сечения 50х50 мм.
(259012) КТ-2747, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепление к трубе квадратного сечения 60х60 мм.
(259013) КТ-2748, Кронштейн для извещателей ИД, ИД2, ИКС-1, крепления к трубе квадратного сечения 80х80 мм.
Чувствительный элемент
2-х площадной PIR элемент
- длительность тревожного извещения, сек
1
Регулировка чувствительности
нет
- коммутируемое напряжение, В
100
Время разогрева, сек
60
- коммутируемый ток, А
0.1
Параметры ИК канала:
- тампер
нет
- тип зоны обнаружения
штора
Напряжение питания, B:
- дальность, м
50
- постоянного тока
8…28
- ширина, м
3
Ток потребления, мА:
- рекомендуемая высота установки, м
2.5
- при напряжении питания 12 В
15
- наличие антисаботажной зоны
нет
Степень защиты
IP65
- диапазон обнаруживаемых скоростей перемещения, м/с
0.2…7
Диапазон рабочих температур, °С
-50…+50
Параметры тревожного выхода:
Габаритные размеры, мм
150х80х69
- тип контактов
нормально-замкнутые
Масса, не более, кг
0.35
