Назначение изделия

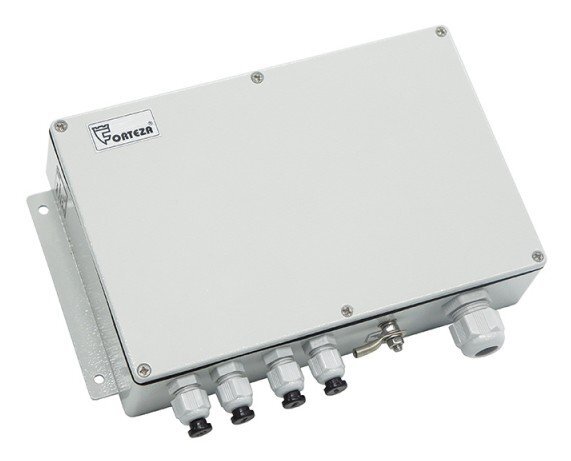

Изделие относится к вибрационным средствам охраны периметра и регистрирует деформацию кабельного чувствительного элемента, закрепленного на полотне или козырьке сигнализационного заграждения. Блок обработки сигналов изделия имеет четыре входа для подключения до четырех чувствительных элементов (по два ЧЭ на участок), четыре
выходных реле и выход USB.
Извещатель применяется для защиты сетчатого или решетчатого заграждения от попыток перелаза через него или разрушения.
Извещатель используется на объектах со сложной конфигурацией периметра, т.е. когда экономически нецелесообразно применять радиоволновые извещатели или невозможно организовать зоны отчуждения для радиоволновых извещателей.
Особенности
Изделие используется со следующими основными типами сигнализационного заграждения: панели сварные – типа «FENSYS» с диаметром прутка (4 – 5) мм, сетка ССЦП, козырьки из АКЛ или из сетки ССЦП.
Основные требования к сигнализационному ограждению это – отсутствие взаимного перемещения отдельных элементов ограждения и (или) деформации полотна (козырька) ограждения под действием ветровых нагрузок.
Возможно использование изделия для регистрации разрушений сплошных заграждений (ж/бетонных, металлических) и регистрации преодолений через верх этих заграждений. При этом необходимо оборудовать такие ограждения козырьком из панелей сварных типа «Fensys», сетки ССЦП, АКЛ. Чувствительный элемент монтируется на козырьке заграждения.
Каждый чувствительный элемент должен устанавливаться на полотне или козырьке одного типа.
Видеоматериалы
Внешние интерфейсы для обмена, программирования и управления
RS-485; USB
- длительность тревожного извещения, сек
4…6
Параметры зоны обнаружения:
- коммутируемое напряжение, В
100
- количество участков
2
- коммутируемый ток, А
0.1
- длина зоны обнаружения одного участка, м
3…250
- тампер
есть
- количество подключаемых чувствительных элементов
4
Напряжение питания, B:
Параметры тревожного выхода:
- от внешнего источника питания
9…36
- количество релейных выходов
4
Потребляемая мощность:
- тип контактов
нормально-замкнутые
- не более
0.34 Вт
