Назначение изделия

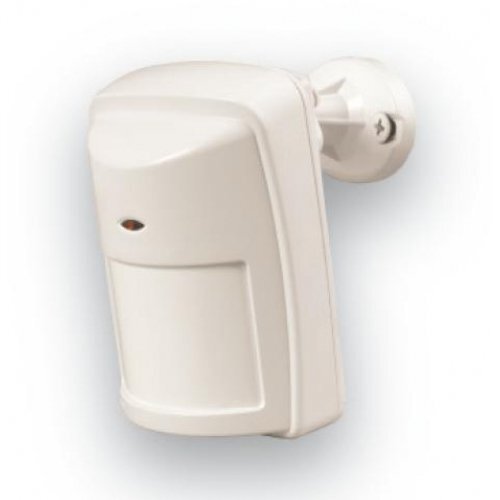

«PATROL-901» - цифровой пассивный инфракрасный извещатель предназначен для обеспечения безопасности на объектах со сложными условиями эксплуатации.
В извещателе «PATROL-901» применён новейший и эффективный метод биполярного детектирования.
Алгоритм на основе биполярного детектирования, включающий анализ сигналов и подсчёт биполярных импульсов в определённых интервалах времени, обеспечивает стабильную работу извещателя в самых сложных условиях эксплуатации.
Особенности
- Мультифокусная оптическая линза в сочетании с алгоритмом биполярного детектирования защищает «PATROL-901» от ложных срабатываний на солнечный свет, автомобильные фары.
- Герметически изолированный пироэлектрический сенсор защищён от воздействия воздушных потоков и насекомых, что практически полностью ликвидирует главный источник ложного срабатывания извещателя.
- Самодиагностика – микроконтроллер контролирует основные цепи электронной схемы извещателя.
- Усовершенствованная защита от RFI помех. «PATROL-901» не реагирует на 10 ваттный передатчик в частотном диапазоне от 10MHz до 1000MHz в пределах одного метра.
Дополнительное оборудование
(225934) - UBL-1110, Универс. кронштейн для ИК извещателей Patrol, шаровой, внутрен.канал для провода
(246915) - UBL-1112, Универс. кронштейн (прямой) для монтажа извещателей любого типа на плоскую и угловую поверхности стены, потолка.
(246916) - UBL-1115, Универс. кронштейн (угловой) для монтажа извещателей любого типа на плоскую и угловую поверхности стены, потолка.
(234046) - Кронштейн большой (РИЭЛТА), Универс. настенно-потолочный кронштейн со сферическим шарниром, с большим углом поворота
Время разогрева, сек
40
- коммутируемое напряжение, В
60
Параметры ИК канала:
- коммутируемый ток, А
0.1
- тип зоны обнаружения
объемная
- тампер
есть
- дальность, м
18
Напряжение питания, B:
- ширина, м
20
- постоянного тока
8…16
- угол обзора, град
90
Ток потребления, мА:
- рекомендуемая высота установки, м
2.1
- при напряжении питания 12 В
12
- диапазон обнаруживаемых скоростей перемещения, м/с
0.3…3
Диапазон рабочих температур, °С
-30…+50
Параметры тревожного выхода:
Габаритные размеры, мм
93х66х46
- тип контактов
нормально-замкнутые
Масса, не более, кг
0.09
- длительность тревожного извещения, сек
3
