Назначение изделия

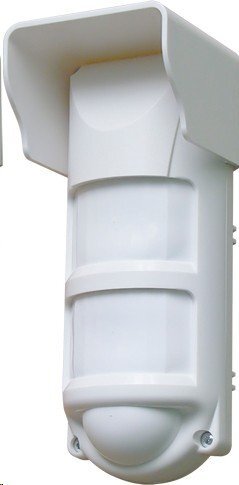

Извещатель охранный объемный оптико-электронный радиоканальный «СН-ИК-Улица» предназначен для обнаружения проникновения нарушителя в охраняемую зону закрытого помещения или открытой площадки и формирования извещения о своем состоянии по двунаправленному каналу в диапазоне частот от 433,05 до 434,79 МГц в соответствии с протоколом радиоканального обмена «Си-НОРД» на прибор Норд GSM WRL.
Особенности
- предназначен для установки в закрытых помещениях и на открытых площадках;
- имеет встроенный резервный источник электропитания. Отправляет сообщение о низком заряде основных и резервных элементов питания на контрольную панель. Питание датчика осуществляется от двух элементов типа CR123A;
- режимы работы датчика отображаются светодиодным индикатором: «Связывание» – при регистрации датчика в контрольной панели, «Опознавание» – при получении соответствующей команды от панели;
- содержит датчик вскрытия корпуса;
- устойчив к перемещению в пределах зоны обнаружения животных весом до 20 кг, воздействию перепадов фоновой освещенности до 20 000 лк, изменению температуры фона со скоростью до 5° С/мин;
- положение зоны обнаружения можно регулировать с помощью кронштейна. Для защиты датчика от осадков предусмотрен козырек.
Видеоматериалы
Чувствительный элемент
2-х площадной PIR элемент
- диапазон рабочих частот, МГц
433.05…434.79
Регулировка чувствительности
нет
- излучаемая мощность, мВт
не более 10
Параметры ИК канала:
- период передачи контрольных сигналов, сек
программируется
- тип зоны обнаружения
объемная
Напряжение питания, B:
- дальность, м
12
- от основного источника питания
CR123A (3В)
- ширина, м
16
- от резервного источника питания
3 В (CR123А)
- угол обзора, град
90
Степень защиты
IP54
- рекомендуемая высота установки, м
2.3
Диапазон рабочих температур, °С
-40…+50
- наличие антисаботажной зоны
есть
Габаритные размеры, мм
180х70х60
Параметры радиоканала:
Масса, не более, кг
0.2
- протокол обмена
СН-Контакт-Р (Си-Норд)
