Назначение изделия

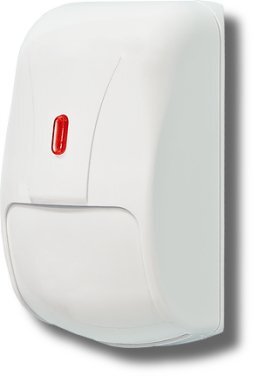

Извещатель охранный «Фотон-20» предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования сигнала тревоги путем размыкания контактов реле; для использования в системах охранной сигнализации.
Особенности
- Чувствительный элемент — двухплощадный пироприемник
- Температурная компенсация обнаружительной способности
- Объемная зона обнаружения с высокой плотностью заполнения обеспечивает высокую вероятность обнаружения нарушителя
- Защита от проникновения насекомых к пироприемнику
- Микропроцессорная обработка сигнала
- Выбор режимов тестирования, дальности, запоминания тревоги и светодиодной индикации
- Режим самотестирования
- Рассчитан на подключение к источнику питания постоянного тока с выходным напряжением (10...15) В
- Кронштейн для изменения положения зоны обнаружения в пространстве
Комплектация
Кронштейн
Дополнительная информация
• Извещатель при вскрытии выдает извещение о несанкционированном доступе путем размыкания контактов микропереключателя «Доступ».
• Извещатель устойчив к воздействию внешних засветок и радиопомех.
• Извещатель устойчив к помехам от мелких животных: мышей, крыс, птиц, находящихся в клетках, при расстоянии до них не менее 2,5 м.
Чувствительный элемент
2-х площадной PIR элемент
- длительность тревожного извещения, сек
не менее 2
Регулировка чувствительности
есть
- коммутируемое напряжение, В
72
Время разогрева, сек
60
- коммутируемый ток, А
0.03
Параметры ИК канала:
- тампер
есть
- тип зоны обнаружения
объемная
Напряжение питания, B:
- дальность, м
15
- постоянного тока
10…15
- ширина, м
14
Ток потребления, мА:
- угол обзора, град
90
- при напряжении питания 12 В
15
- рекомендуемая высота установки, м
2.3
Степень защиты
IP41
- наличие антисаботажной зоны
есть
Диапазон рабочих температур, °С
-30…+50
Параметры тревожного выхода:
Габаритные размеры, мм
92х57х48
- тип контактов
нормально-замкнутые
Масса, не более, кг
0.08
