Назначение изделия

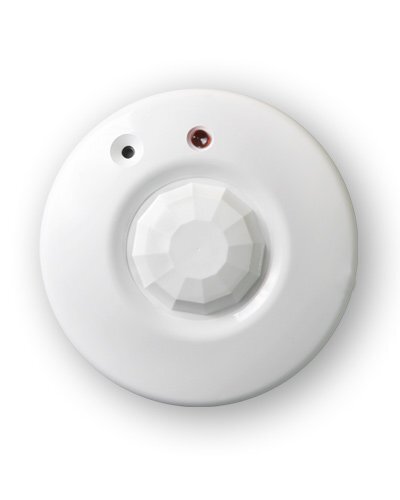

Извещатель охранный Астра-8 (ИО 415-1) предназначен
- для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге путем размыкания выходных контактов сигнального РЕЛЕ-ИК;
- для обнаружения разрушения стекол остекленных конструкций закрытых помещений и формирования извещения о тревоге путем размыкания выходных контактов сигнального РЕЛЕ-АК.
Особенности
- Два канала извещателя работают независимо друг от друга и имеют отдельные релейные выходы:
- объемный оптико-электронный (ИК-канал)
- акустический (АК-канал)
- Типы стекол:
- обычные и защищенные полимерной пленкой толщиной от 2,5 до 8 мм;
- армированные толщиной 5,5 и 6 мм;
- узорчатые толщиной 4…7 мм;
- многослойные строительные толщиной 6…8 мм;
- закаленные толщиной 4…6 мм.
- Размер стекол: площадь не менее 0,1 кв.м (при длине одной из сторон не менее 0,3 м).
Угол обзора зоны обнаружения, град
360
Ток потребления во всех режимах, мА, не более
21
Диаметр зоны обнаружения:
Допустимое напряжение на контактах реле, В, не более
100
- при высоте установки 2, 4 м
6
Допустимый ток через контакты реле, А, не более
0.08
- при высоте установки 3, 6 м
9
Диапазон рабочих температур, °С
-20…+50
Рекомендуемая высота установки, м
2.4…3.6
Габаритные размеры, мм
D90х31.5
Максимальная рабочая дальность АК-канала, м, не менее
6
Масса, не более, кг
0.07
Напряжение питания, В
8…15
