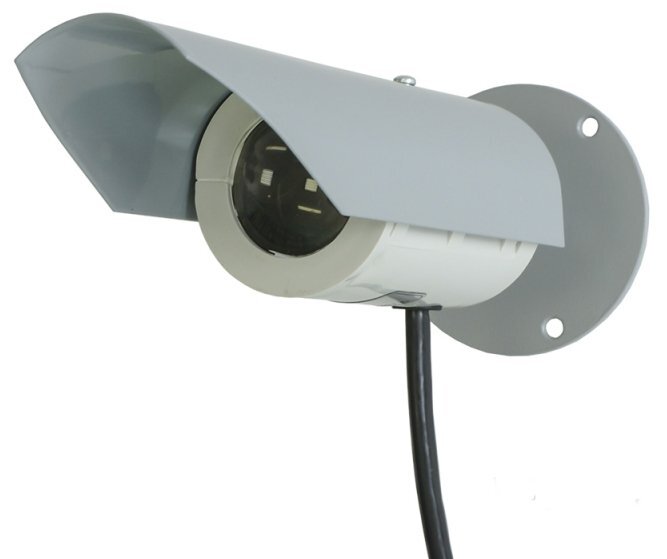

Назначение изделия
Извещатель предназначен для охраны участков периметра, а также отапливаемых и не отапливаемых помещений и выдачи тревожного извещения путем размыкания выходных контактов исполнительного реле.
Особенности
Принцип действия извещателя основан на прерывании луча между излучателем и приемником.
Высокая помехоустойчивость к световым и электромагнитным помехам, защита от грозовых разрядов и высоковольтных наводок.
Выдача тревожного извещения при саботажной засветке или снижении питающего напряжения.
В отличии от одного луча в МИК-02, извещатель МИК-03 формирует систему лучей, что значительно усложняет преодоление охраняемого участка.
Эффективно использование таких извещателей на участках периметра с узкой зоной отчуждения, в узких коридорах и проходах, где радиолучевые средства могут быть не работоспособны или не выгодны в применении.
Извещатели могут быть применены на участках с близким расположением проезжей части и тротуаров.
Установка извещателей требует тщательной пространственной юстировки, поэтому в МИК-03 предусмотрена возможность визуального контроля этого процесса.
Количество лучей
4
- коммутируемый ток, А
0.1
Время технической готовности после подачи питания, с
60
- тампер
есть
Параметры ИК канала:
Напряжение питания, B:
- тип зоны обнаружения
линейная
- постоянного тока
9…30
- дальность, м
5…50
Ток потребления, мА:
- угол расходимости излучения, град
5
- не более
50
- диапазон обнаруживаемых скоростей перемещения, м/с
до 6
Степень защиты
IP55
Параметры тревожного выхода:
Диапазон рабочих температур, °С
-40…+65
- тип контактов
нормально-замкнутые
Габаритные размеры, мм
65х65х190
- длительность тревожного извещения, сек
3
Масса, не более, кг
0.7
- коммутируемое напряжение, В
40
