Назначение изделия

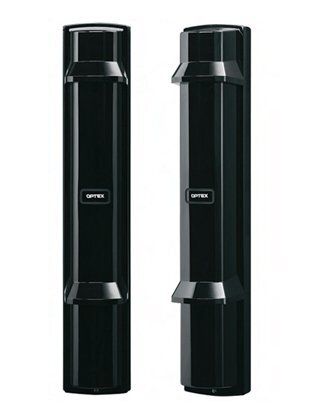

Серия SmartLine™ – новое поколение активных 4-лучевых извещателей для средних и дальних дистанций. Извещатели новой серии унаследовали от предыдущих моделей активных ИК-извещателей OPTEX непревзойденное качество работы и приобрели ряд дополнительных функций, значительно улучшающих точность детекции.
Особенностью серии SL-QDM является наличие дополнительного оптического канала, по которому осуществляется обратная связь между приемником и передатчиком. Такая система упрощает процесс настройки, а также позволяет во время работы извещателей в автоматическом режиме корректировать мощность излучения, повышая ее, к примеру, в условиях сильного тумана или понижая при засветке приемника солнечным светом.
Функция выбора рабочей частоты лучей, реализованная в извещателях SL-QDM, позволяет исключить перекрестное воздействие друг на друга соседних пар при установке нескольких комплектов один над другим или в ряд для защиты протяженных участков.
Извещатели оснащены видоискателем с 2-кратным увеличением и имеют яркий цвет внутренней части корпуса, что позволяет более точно и быстро произвести визуальную настройку. Контроль точности настройки может осуществляться как при помощи 15-уровневой светодиодной системы, так и посредством звуковой системы оповещения.
Особенности
- двойная импульсная синхронизация лучей;
- высокоточная 4-лучевая оптическая система;
- асферические линзы высокого качества;
- активная оптико-электронная система обратной связи приемник-передатчик с автоматической оптимизацией мощности излучения;
- система погодной дисквалификации;
- регулируемое время прерывания лучей (50 - 500 мсек.);
- настройка уровня мощности ИК-излучения;
- выбор несущей частоты лучей (4 канала);
- надежная работа при потере 99,5% энергии лучей;
- защита от разрядов 15 кВ;
- улучшенная защита от засветок;
- герметичный корпус, защищенный от насекомых, пыли, дождя, обмерзания и росы (класс защиты – IP-65);
- видоискатель с 2-кратным увеличением, яркий цвет внутренней части корпуса для облегчения настройки;
- светодиодная и звуковая индикация точности настройки.
Дополнительное оборудование
(232460) - BC-4, крышка задняя
(251280) - PSC-4, крышка боковая
(251279) - ABC-4, крышка верхняя
(002248) - AX-3, настенный кронштейн
(251282) - BAU-4, прибор для точной настройки извещателей
Чувствительный элемент
4 ИК луча
- коммутируемый ток, А
0.2
Регулировка чувствительности
есть
- тампер
есть
Параметры ИК канала:
Напряжение питания, B:
- тип зоны обнаружения
линейная
- постоянного тока
10.5…30
- дальность, м
200
Ток потребления, мА:
- наличие антисаботажной зоны
нет
- в дежурном режиме
43
Параметры тревожного выхода:
Степень защиты
IP65
- тип контактов
перекидные
Диапазон рабочих температур, °С
-35…+60
- длительность тревожного извещения, сек
2
Габаритные размеры, мм
448х79х98
- коммутируемое напряжение, В
30
Масса, не более, кг
2.4
