Назначение изделия
Извещатель предназначен для обнаружения проникновения на охраняемый объект (открытая площадка, периметр) и формирования извещения о проникновении.

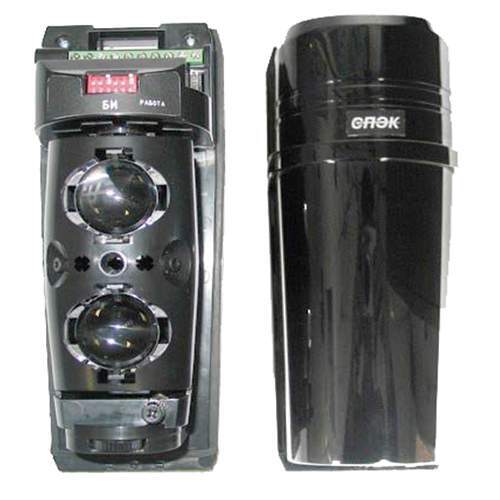

Блокировка прямолинейного участка охраняемого объекта осуществляется потоком инфракрасного (ИК) излучения, создаваемого в БИ с помощью ИК светодиода и принимаемого в БФ с помощью ИК фотодиода и фокусируемого с помощью оптических элементов в БИ и в БФ.
Зоной обнаружения извещателя является сдвоенный ИК луч - два ИК луча, расположенные в вертикальной плоскости на расстоянии 50 мм друг от друга, работающие синхронно.
В корпусе БФ извещателя размещены светодиодные индикаторы: «Тревога», «Настройка», «Уровень». В корпусе БИ извещателя размещен светодиодный индикатор «Работа».
БИ и БФ извещателя имеют устройство контроля несанкционированного доступа.
При отсутствии напряжения питания извещатель выдает извещение о тревоге.
Извещатель рассчитан на непрерывную круглосуточную работу.
Извещатель обеспечивает взаимозаменяемость однотипных блоков.
Особенности
- юстировка БИ и БФ только по светодиодным индикаторам;
- дистанционный контроль функционирования;
- дискретная установка чувствительности: 50, 100, 200, 400 мс;
- интеллектуальный режим обработки сигнала;
- индикация настройки, тревоги, уровня сигнала, работы БИ
Дополнительное оборудование
(260525) - Хомут МП, хомут для крепления блока извещателя "СПЭК-1115" и "СПЭК-1117" и их модификаций поперек трубы
(264312) - КУ 180х400, кронштейн угловой, длина вылета кронштейна - 180 мм, высота вылета кронштейна - 400 мм.
(260526) - КП 350, кронштейн прямой, длина 350 мм
(264671) - Крышка задняя МВ, декоративна крышка для закрытия задней части блока извещателя "СПЭК-1115" и "СПЭК-1117" и их модификаций при установке на трубу вдоль её оси
(260527) - Крышка задняя МП, декоративна крышка для закрытия задней части блока извещателя "СПЭК-1115" и "СПЭК-1117" и их модификаций при установке на трубу поперек её оси
Количество лучей
2
- коммутируемый ток, А
0.03
Регулировка чувствительности
есть
- тампер
есть
Время технической готовности после подачи питания, с
10
Напряжение питания, B:
Параметры ИК канала:
- постоянного тока
10…30
- тип зоны обнаружения
линейная
Ток потребления, мА:
- дальность, м
100
- в дежурном режиме
80 (+500 мА при вкл. обогревателя)
- наличие антисаботажной зоны
нет
Степень защиты
IP54
Параметры тревожного выхода:
Диапазон рабочих температур, °С
-50…+40
- тип контактов
перекидные
Габаритные размеры, мм
80х200х83
- длительность тревожного извещения, сек
2
Масса, не более, кг
1.5
- коммутируемое напряжение, В
72
